• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1956/1957

• Category
• Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)

• Radiomuseum.org ID
• 20894

• • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 0

• Valves / Tubes
• PCC84 PCF82 EF80 EF80 EF80 PCL81 ECL80 PCL82 PCL82 PL36 PY83 EY86 EF80 EF80 PABC80 MW53-80

• Main principle
• Superheterodyne (common)

• Wave bands
• Wave Bands given in the notes.

• Details
• Changer (Record changer); Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• 5 Loudspeakers / Ø 20 cm = 7.9 inch

• Material
• Wooden case

• from Radiomuseum.org

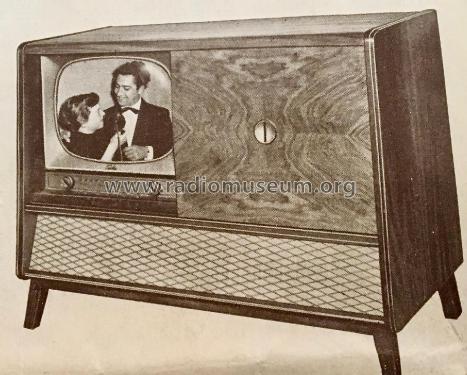

• Model: Württemberg Automatic 7 - SABA; Villingen

• Shape
• Console with any shape - in general

• Dimensions (WHD)
• 1250 x 970 x 535 mm / 49.2 x 38.2 x 21.1 inch

• Notes

• Fernseh-Chassis = Schauinsland T605;
  Rundfunk-Chassis = Freiburg Automatic 7;
  Phono-Chassis = Dual 1003..
  Abgleich (auch Steuerfilter)
  Alignment (also automatic filter)

  Fernseh-Ausstattung: 53 cm Bildröhre, 10 Fernsehkanäle und 2 Reservekanäle. 29 Röhrenfunktionen. Standfestes Bild durch getastete Verstärkungs-Automatic  und Phasensynchronisierung. 5 hochwertige Konzertlautsprecher, Anschluß für Fernbedienung. Großflächige Kanalanzeige, abziehbarer Schaltschlüssel.

  Rundfunkteil: abstimmbare Klangautomatic, Anschluß für elektronische Fernsteuerung SABA 2007

• Net weight (2.2 lb = 1 kg)
• 94 kg / 207 lb 0.8 oz (207.048 lb)

• Price in first year of sale
• 2,490.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1956/57

• Mentioned in
• -- Original-techn. papers.
