Oberon 1131.053 konservativ

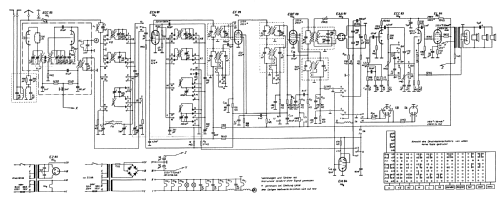

Oberon 1131.053; Stern-Radio Rochlitz (ID = 18030) Radio

Oberon 1131.053; Stern-Radio Rochlitz (ID = 650542) Radio

Oberon 1131.053; Stern-Radio Rochlitz (ID = 650543) Radio

Oberon 1131.053; Stern-Radio Rochlitz (ID = 650544) Radio

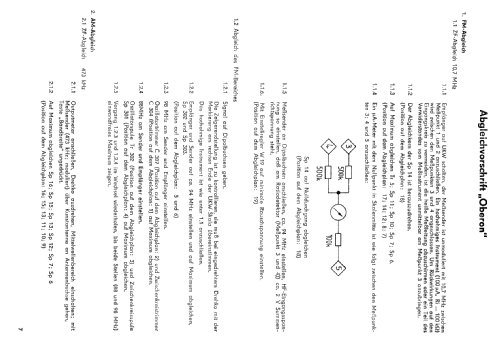

Oberon 1131.053; Stern-Radio Rochlitz (ID = 650545) Radio

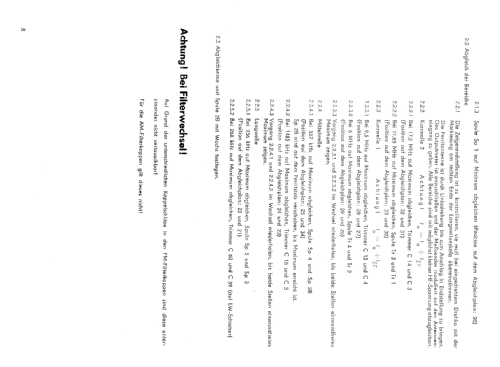

Oberon 1131.053; Stern-Radio Rochlitz (ID = 650546) Radio

Oberon 1131.053; Stern-Radio Rochlitz (ID = 650547) Radio

Oberon 1131.053; Stern-Radio Rochlitz (ID = 650579) Radio

Oberon 1131.053; Stern-Radio Rochlitz (ID = 406065) Radio

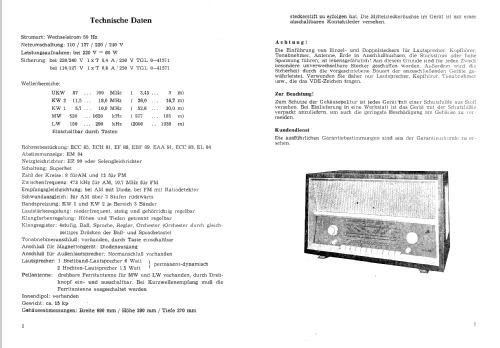

Oberon 1131.053; Stern-Radio Rochlitz (ID = 406066) Radio
Oberon 1131.053; Stern-Radio Rochlitz (ID = 89327) Radio Oberon 1131.053; Stern-Radio Rochlitz (ID = 2029167) Radio
Oberon 1131.053; Stern-Radio Rochlitz (ID = 2029170) Radio Oberon 1131.053; Stern-Radio Rochlitz (ID = 2029168) Radio
Oberon 1131.053; Stern-Radio Rochlitz (ID = 2029164) Radio Oberon 1131.053; Stern-Radio Rochlitz (ID = 2029165) Radio
Oberon 1131.053; Stern-Radio Rochlitz (ID = 2029166) Radio Oberon 1131.053; Stern-Radio Rochlitz (ID = 2029163) Radio
Oberon 1131.053; Stern-Radio Rochlitz (ID = 89328) Radio Oberon 1131.053; Stern-Radio Rochlitz (ID = 89329) Radio
Use red slider bar for more.
Oberon 1131.053; Stern-Radio Rochlitz (ID = 89327) Radio
Stern-Radio Rochlitz: Oberon 1131.053 [Radio] ID = 89327 933x566

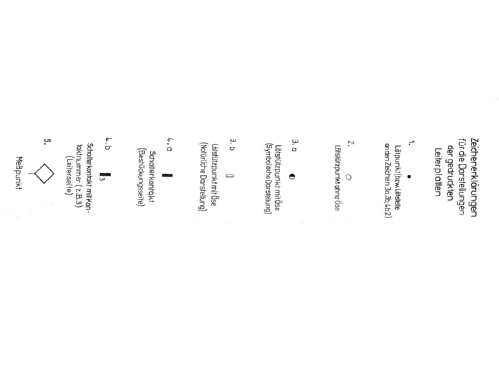

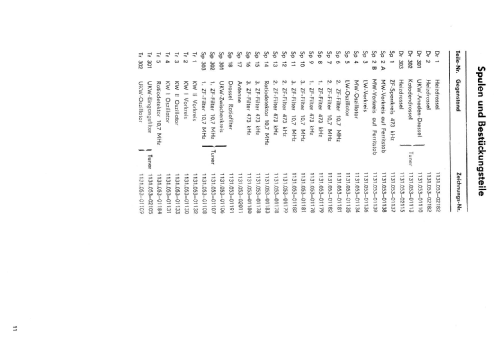

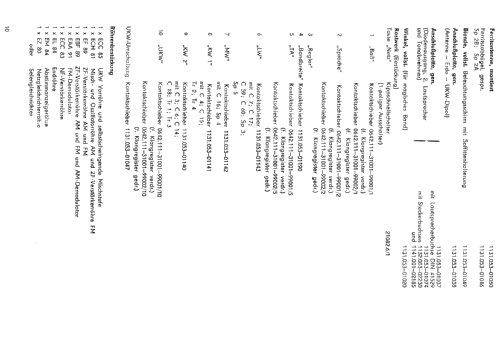

Select picture or schematic to display from thumbnails on the right and click for download.
For model Oberon 1131.053 konservativ, Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG:
Hauptansicht

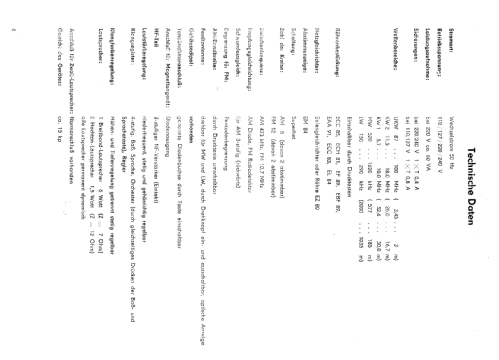

Country:  Germany
Manufacturer / Brand:  Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Year: 1960–1962 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EF89 EBF89 EM84 EAA91 ECC83 EL84 EZ80 or
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 473/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Oberon 1131.053 [konservativ] - Stern-Radio Rochlitz, VEB, RFT
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 680 x 390 x 270 mm / 26.8 x 15.4 x 10.6 inch
Notes

Standard-Mittelsuper mit 11 Tasten, davon 4 Klangregister; Breitband-Lautsprecher 6 W, 2x Hochton-Lautsprecher LP554 (12 Ω, 1,5 W), drehbare Ferritantenne. Ab 1962 in "moderner" (eckiger) Gehäuseform. Siehe ID 16704. Auch mit eingebautem automatischen Plattenspieler als Phono-Version gebaut.

Im Laufe des Fertigungszeitraumes erfolgten technische und technologische Anpassungen. So  wurde der anfänglich vorhandene 3-stiftige "Norm"-Anschluss (19 mm äußerer Stiftabstand mit Mittelstift) für den 2. (externen) Lautsprecher ersetzt durch den kleinen DIN-Anschluss mit Flach- und Rundstift. (Siehe dazu diesen Forumbeitrag Post 6). - Außerdem erfolgten gestalterische Veränderungen der Rückwand.



Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
External source of data E. Erb 3-907007-36-0
Source of data Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967 / Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original prospect or advert
Literature/Schematics (1) Service-DVD Funkverlag B. Hein
Documents regarding this model
  Beschreibung der Mittelsuper "Oberon" und "Türkis" in "radio und fernsehen" 1961, Heft 23 (ohne Bilder) 226 KB


All listed radios etc. from Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Here you find 111 models, 100 with images and 84 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio Rochlitz: Oberon 1131.053
Threads: 1 | Posts: 1
Hits: 786     Replies: 0
stern-roch: Reparatur Restaurierung Oberon 1131.053 konserva
Detlef Gudella
22.Oct.18
  1

- Die Besonderheit beim RFT-Radio Oberon 1131.053 ist, das die Gedruckte Schalung (PCB) umgekehrt eingebaut ist. D.h. außer den Elektr. - Röhren und dem Drehko ist die Bauteileseite unten und die Leiterseite ist oben, siehe Bild.

- Erst nach der Reinigung der PCB war der volle Empfang im UKW-Bereich möglich, nach der Beseitigung von parasitären Kapazitäten im ZF-Bereich (Leiterplatten Reiniger CRC Industries, 9240 Zele / Belgien in der Sprühdose 400ml).

- Der Drucktastensatz befindet sich unten und verdeckt mehrere Bauelemente, was die Prüfung und Ersatz der Bauteile erschwerte hat. Der Drucktastensatz selbst ist sehr solide aufgebaut und funktioniert zuverlässig.

- Die Potentiometer machten Kontaktprobleme durch schlechte Annietung der Kontaktfahnen, was eine richtige Fummel-Arbeit ist. (Größe der Hohlnieten Außendurchmesser  2 mm, Länge 3 mm).

- Ersatz der Elektr. - Röhre Magischen-Bandes EM 84 durch ein Produkt von e-Bay aus der VRC (China)  Typ 6 FG 6, klappte problemlos. Außer einer leichten Korrektur des Leuchtausschnittes, sonst alles OK.

- Nach der Aufarbeitung der Gehäuseoberflächen und der Skalen-Scheibe sieht alles wieder besser aus. (Gehäuse Schellack (verdünnt mit Spiritus), PPG Coating GmbH, 44805 Bochum, verträglich mit PU-Wasserlack Klarlack matt, Peter Kwasny Gruppe, 74831Gundelsheim);  (Skalenscheibe,  Meister Buntlack, schwarz seidenmatt, wasserlöslich, Meffert AG Farbwerke, 55543 Bad Kreuznach).

Der Klang des Mono Radios ist zeitgemäß mit einem Mittel/ Tiefton- und 2 Hochton- Laut-sprechern.
