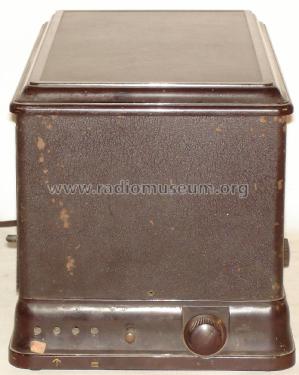

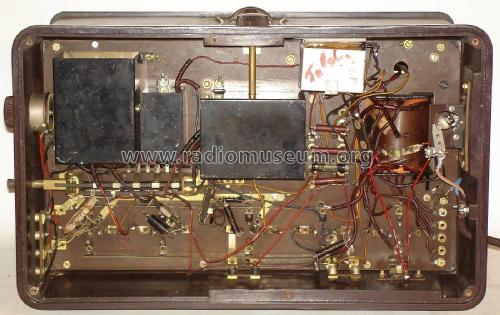

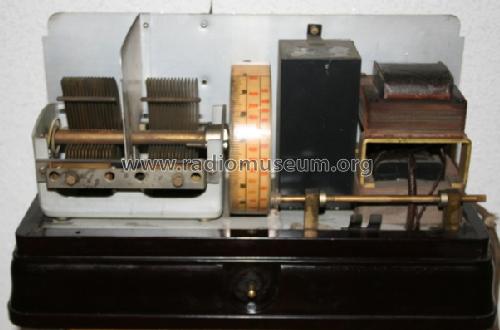

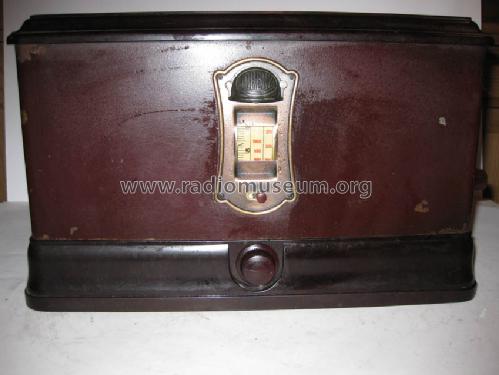

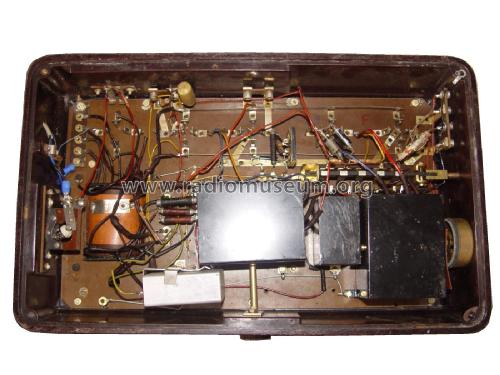

For model Völkerbund 2 NETV429W, Lorenz; Berlin, Zuffenhausen u.a.:
Eigenes Gerät, kompl. Restauriert.

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1929–1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: LWJ4100 LHJ4100D LAJ4110 LL415D LG4150
Main principle TRF with regeneration; 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details

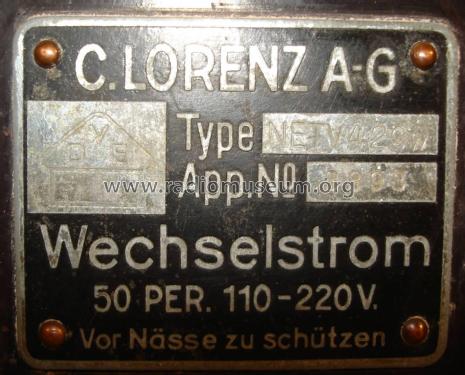

Power type and voltage Alternating Current supply (AC) / 110; 120; 127; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Völkerbund 2 NETV429W - Lorenz; Berlin, Zuffenhausen u
Material Bakelite case
Dimensions (WHD) 400 x 237 x 240 mm / 15.7 x 9.3 x 9.4 inch
Notes

Induktive Rückkopplung; abschaltbare Skalenlampe [569].

Die Lorenz-Röhren Erstbestückung wurde aus der Bedienungsanleitung oder Literatur entnommen. Laut Patentaustauschvertrag zwischen Telefunken und Lorenz vom 1.2.1927 verzichtete Lorenz aber auf eine eigene Röhrenproduktion. Seit dieser Zeit wurden „Lorenz“ Röhren vermutlich von Telefunken geliefert. Der verwendete Zahlencode beinhaltet Heizspannung und Strom in anderer Reihenfolge als Telefunken. LL415 entspricht so z.B. vermutlich RE 154. Details siehe unter Firma Lorenz. Während der Zusammenarbeit Philips-Lorenz 1928-1930 sind auch Erstbestückungen mit Valvo Röhren möglich.

Laut Radiokatalog Prohaska 1930/31 und 1931/32 wurde das Gerät mit Valvo-Röhren bestückt:
1930/31: A4110 H4100D A4110 L415D G490
1931/32: W4080 H4080D A4110 L415D G490

Im älteren Katalog von Ohlendorf & Francke von 1929/30 wird folgende Bestückung mit Lorenz-Röhren genannt:
LWJ4100 LHJ4100D LAJ4110 LL415D LG4150

Die Telefunken-Röhrenbestückung:
REN1004 RENS1204 REN904 RES174d RGN1054
stammt offenbar aus späteren Bestückungstabellen, deren Autoren die Valvo Endröhre L415D_5pin falsch mit RES174d übersetzt haben.

Alle gezeigten Geräte haben Endröhren mit 5-pin Röhren. Die Gebrauchsanweisung zeigt das ebenfalls.

Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Price in first year of sale 420.00 RM !

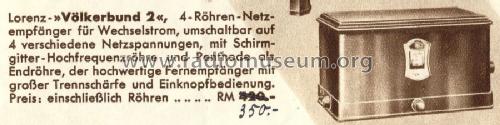

Source of data Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Katalog Radio-Zentrale Prohaska 1931/32 (")
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Here you find 707 models, 559 with images and 340 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Lorenz; Berlin,: Völkerbund 2 NETV429W
Threads: 5 | Posts: 18
Hits: 475     Replies: 2
Lorenz Völkerbund Herstellungsdatum 1929?
Heinz LUCAS
06.Nov.19
  1

Wertes Forum,

ein Nachbar überließ mir einen Lorenz Völkerbund NETV 429w den er auf einem Dachboden gefunden hat.Bei dem im Radiomuseum angelegten Modell wird ein Datumskonflikt des Herstellungsdatums angegeben.

Meine Überlegung, läßt sich das ungefähre Herstellungsdatium anhand von Bauteiledaten feststellen? Verbaut sind im Chassis zwei Kondensatorblöcke und eine Abstimmspule mit den Fertigungsdaten 8.27, 11.29, und ?.28. Die Röhrenbestückung ist von links gesehen RGN1054 (1929), RES374 (1931),RENS 1204 (1927), A4100 (1928), W4080 (1929).

Davon ausgehend, dass die passiven Bauteile schon bei der Fertigung verbaut wurden, dürfte das Herstellungsdatum 1929 gewesen sein.

Heinz Lucas

Rüdiger Walz
08.Nov.19
  2

Hallo Herr Lucas,

Der Völkerbund 2 wurde definitiv 1929 gebaut. Man muß bei späteren Röhrenbestückungstabellen oder Schaltbildern aufpassen, da sie meistens die Telefunken-Typen nennen. Lorenz hat aber zu dieser Zeit aufgrund der Nähe zum Philips Konzern oft seine Geräte mit Valvo Röhren erstbestückt.

Bei meinem Gerät z.B. ist keine Möglichkeit gegeben eine Röhre mit Seitenanschluß wie die RE 174d zu verwenden. Bei mir wird eine L425D verwendet, die eher eines RES 374 entspricht. Das Valvo Äquivalent zur RES 174d, die L415D wird hier im RM.org auf 1928 datiert. In beiden Fällen wurde das Datum durch original Röhrendatenblättern von E. Erb bestimmt.

Entweder wurde dann eine L415D mit oder ohne Seitenanschluß verwendet oder das Gerät hat eine stärkere Endstufe mit der L425D.

Da die L415D mit und ohne Seitenanschluß die gleiche Bezeichnung trägt, kann es auch in der späteren Literatur zu Verwechslungen gekommen sein. Das ist aber auch typisch für Philips Röhren, die es ab und zu mit 5-pol Sockel oder mit 4pol-Sockel und Seitenanschluß ohne Änderung der Bezeichnung gab.

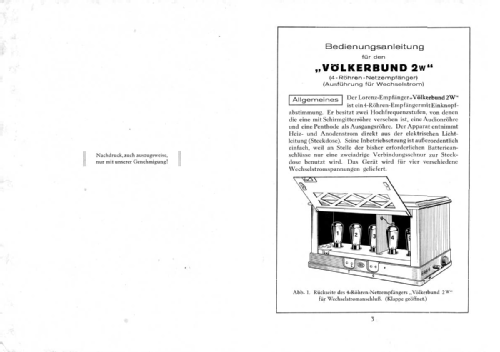

In meiner Gebrauchsanweisung zum Völkerbund 2 (werde ich hochladen) sind die Röhrentypen leider nicht angegeben. Es gibt nur den Hinweis Endröhre: "Pentode mit 5 Steckern" und "Die Röhrentypenbezeichnungen sind auf einem besonderen, dem Gerät beiliegenden Hinweiszettel für den richtigen Einsatz der Röhren vermerkt." Leider Pech für uns, dass dieser Zettel offensichtlich bisher bei keinem Gerät mehr dabei war.

Rüdiger Walz

Heinz LUCAS
08.Nov.19
  3

Danke für Ihre Erläuterungen Herr Walz,

wäre es dann nicht sinnvoll den Datumskonflikt anhand dieser Daten klarzustellen?

Viele Grüsse

Heinz Lucas


Hits: 1940     Replies: 3
lorenz: NETV429W (NETV 429 W); Völkerbund 2
Andreas Peukert
29.Jul.07
  1

Hallo wertes Forum,

seit Jahren habe ich einen Lorenz Völkerbund zwei in meiner Sammlung.Das Blechgehäuse wurde zwar mal fachmännisch lackiert. Ich hoffe, dass die Farbgebung passt. Aber ich vermute, dass das Gerät mal jemandem aus dem Regal o. Ä. gefallen war. Die Rechte Gehäuseseite war völlig verbeult und der Bakelitdeckel ging nicht mehr drauf. Jetzt habe ich vor einiger Zeit damit begonnen, das Gerät zu restaurieren. U. a. wurde der Riesige Kondensatorblock neu befüllt. Das ist ja bei diesen Geräten fast schon der Schlüssel zur Funktion des Gerätes. Da ich den Lack beim Ausbeulen nicht beschädigen wollte, habe ich das Blechgehäuse auf ein Brett gelegt und mit dem Hammer vorsichtig die Beulen begradigt. Der Lack wurde kaum beschädigt, die kleinen Macken wurden mit etwas dunklerem Farbton ausgebessert. So erhielt ich ein recht ordentliches und spielklares Gerät. Wenn da nicht das Loch in der messingfarbenen Frontblede gewesen wäre. Nach dem Begutachten der Angelegten Geräte dieses Typs sah ich, dass über dem Loch eine Zinkabdeckung ist. Nun fiel mir ein, dass unser Mitglied, Herr Walz, solche Blenden nachfertigt. Schon nahm ich Kontakt zu ihm auf  - und zu meiner großen Freude hat er mir solch eine Blende nachgefertigt. Aber mit dem Hinweis, dass die Blende an meinem Gerät nicht brüniert wäre. Als ich nun die Blende bekam, merkte ich auch, dass die Blende und die von Herrn Walz gefertigte Blende nicht so recht farblich paßten. Nun befaßte ich mich mit der Frage, was ist brünieren. Nach Suchen im Internet wurde ich fündig. Eine Art Beizen von Messing. Beizen - ja kenne ich von meinen Holzarbeiten, kein Problem, aber bei Metall? Ich fand eine Firma, die dieses Mittel zum Brünieren herstellt. Nun las ich, dass das Metallteil fettbrei sein muß, also habe ich die Blende fettfrei gemacht. Nun merkte ich, der Vorbesitzer hatte die Blende nicht nur blank gemacht, sondern auch mit Mattlack bearbeitet. Dieser mußte vollständig herunter. Hier arbeitete ich mit feiner Stahlwolle. Nun wollte ich endlich brünieren. Das Ergebnis war niederschmetternd. Die Blende wurde nur an einigen Stellen dunkel. Also habe ich kurzerhand die Blende mit Farbabbeizer behandelt, anschließend nochmal mit Stahlwolle und dann nochmal Fettfrei gemacht. Nun trug ich wieder Brüniermittel auf und wartete. Das Ergebnis war überzeugend. Nun wollte ich es dem Vorbesitzer gleichtun und die Belnde mit Mattlack lackieren. Dies hatte zum Ergebnis, dass die Blende aussah, als wäre sie mit brauner Farbe gespritzt. Also wiederholte ich den Vorgang mit dem Blankmachen der Blende. Nochmal Bünieren! Anschließend habe ich die Blende dünn mit Zapponlack bestrichen. Dies, weil ich festgestellt habe, dass die Brünierung nicht sehr abriebfest ist. Heute habe ich die beiden Blenden wieder montiert und ich denke, das Gerät kann sich wieder sehen lassen. Zur Dokumentation nachfolgend zwei Bilder.

Rüdiger Walz
29.Jul.07
  2

Hallo Herr Peukert,

danke für den interessanten Erfahrungsbericht. Gleichmäßiges brünieren ist nicht einfach, wie Ihre Ausführungen zeigen. Man findet immer wieder bei Geräten blank polierte Blenden, weil die Vorbesitzer glaubten, die schwarze Färbung sei durch den Zahn der Zeit entstanden. Zwei Dinge möchte ich noch anregen:

1) Bezugsquelle der Brünierung ?

2) Ihre Fotos zeigen den Hintergrund scharf, aber leider nicht das Gerät. Achten Sie darauf, daß Ihre Kamera auf das Gerät fokussiert. Können Sie die Bilder erneut einstellen ? Das wäre sehr schön, da ich an dem Ergebnis Ihrer Bemühungen sehr interessiert bin.

Grüsse

Rüdiger Walz

Gerald Gauert
29.Jul.07
  3

Hallo,

in diesem Forumsbeitrag habe ich schon einmal meine Erfahrungen zum Brünieren von Buntmetallen mitgeteilt:

 Brünieren von Buntmetallen

Gerald Gauert

Andreas Peukert
02.Aug.07
  4

Hallo Radiokollegen und Herr Walz,

ich habe jetzt nochmals ein Bild von meinem Lorenz Völkerbund 2 eingestellt mit der brünierten Skala. Ich hoffe, hier sind die Details besser zu erkennen, als bei meinen beiden ersten Bildern, die ich übrigens gelöscht habe.

Attachments


Hits: 3280     Replies: 0
lorenz: NETV429W (NETV 429 W); Völkerbund 2 Abdeckhaube
Rüdiger Walz
10.Feb.07
  1

Herstellung der Abdeckhaube des Völkerbund 2

Die Abdeckhaube des Völkerbund 2 fehlt leider bei fast 100 % aller Geräte, die ich kenne. Sie wurde aus Zinkspritzguss hergestellt, der durch Rekristallisation zerbröseln kann und dort , wo dies nicht geschah, hat ihre exponierte Position beim Verstauen auf dem Dachboden oder Keller ihr den garaus gemacht. Was sich die Designer von Lorenz dabei wohl gedacht haben ?

Vor vielen Jahren fand ich bei einem Sammlerkollegen eine intakte Haube und bekam die Erlaubnis eine Silikonform herzustellen.

Die Haube wurde auf einer Unterlage mit Knetmasse abgedichtet, die eine Seite der Form gegossen und nach dem Aushärten mit Trennmittel behandelt. Dann wurde die andere Hälfte gegossen. Als Gefäß diente eine Toilettenpapierrolle. Die untere Hälfte ist vor dem Guß mit Einschnitten versehen worden, sodaß die obere Hälfte nun passende "Schlüssel " trägt.

Das Material zur Herstellung der Haubennachbildung ist Epoxidharz. Die Frontplatte des Lorenz Völkerbnd 2 ist schwarz brüniert. Die Haube muß daher auch schwarz glänzend sein. Dazu wird das verwendete Epoxidharz mit Qurzmhl und Graphitpulver versetzt.

Man erhält es im Baumarkt. Joghurtbecher und Eisstil dienen zum Anmischen. Es ist ratsam, die Form aufzuwärmen, dadurch wird das Harz dünnflüssiger, man vermeidet Luftblasen und das Harz bildet Details besser ab. Eine genaue Waage ist zur Dosierung anzuraten.

Das Harz wird angemischt und in die Form gegeben. Man benötigt ca. 30 % Quarzmehl bezogen auf Harz und wenige % Graphitpulver. Für blankpolierte Frontplatten mache ich eine Version mit Zinkpulver.

Vor dem Schließen der Form sollte man das Harz nochmal gleichmäßig verstreichen, um Luftblasenbildung zwischen Harz und Form zu vermeiden. Die Herstellung von Knopfnachbildungen verläuft übrigens analog. Überschüssiges Harz läuft an den Seiten der Form heraus. Man kann aber auch oben Löcher (Steiger) anbringen, wo das Harz austreten kann, erhält aber dann "Angüsse" am fertigen Objekt.

Das Harz wird im Ofen bei ca. 60 °C ausgehärtet. Je nach verwendeter Type kann man auf den Ofen auch verzichten. Die rohen Hauben müssen von Gußrändern mit Hilfe von Schmirgelpapier oder einer Feile befreit werden und mit Zahnbürste und Graphitpulver nachpoliert werden.

(Links mit Zinkpulver, rechts mit Graphitpulver)

Das Ergebnis kann sich sehen lassen und kann vom Original kaum unterschieden werden.

Rüdiger Walz




Hits: 1811     Replies: 5
lorenz: NETV429w; Völkerbund 2
Siegfried WALTHER
06.Nov.05
  1 Hallo liebe Sammlerkollegen,
ich bin seit einigen Tagen in Besitz eines fast sehr gut erhaltenen NETV429W gekommen. Einziger "Wermutstropfen" - ohne Röhren. Als ich dann volller Zuversicht an das "Röhren-Aufrüsten" ging,
stellte ich mit Entsetzen fest, dass für die laut Schaltungsunterlagen eingesetzte RES174d bei meinem Gerät kein Anschluss für das "d" vorgesehen ist. Nun kam mir die Idee, ob es vielleicht eine Bestückungsvariante mit einer RE134 gegeben haben könnte? Das Baujahr dieses Radios konnte ich laut eines Aufdruckes auf einen Blockkondensator auf Dezember 1929 bestimmen.
Vielleicht kann jemand etwas dazu sagen.
Mit freundlichen Grüssen aus dem (noch) sonnigen Sachsen. Siegfried.
Wolfgang Bauer
06.Nov.05
  2 Sg. Herr Walther,

schauen Sie doch ganz genau, ob mit der Röhre nicht auch der Anschlussdraht für das Gitter 2 aus dem Gerät entfernt wurde. Dieser Draht war ja mit einer Öse versehen und ist mit einer Rändelmutter am Seitenanschluß fixiert worden.
Vielleicht gibt es verräterische Spuren am ehemaligen Lötpunkt.
Muß an der Verdrahtung, die im Schaltplan zum unteren Lautsprecheranschluß führt, gewesen sein.

MfG. WB
Siegfried WALTHER
07.Nov.05
  3

Hallo Herr Bauer,
erst eimal vielen Dank, daß Sie auf meine Frage reagiert haben. Ich habe  inzwischen die fragliche Röhrenfassung genau inspiziert und festgestellt, daß es sich hierbei um eine fünf(!)- polige Ausführung handelt, d.h. alle fünf Fassungskontakte sind angeschlossen. Damit fällt ja sowohl die RES174d und auch (meine erste flüchtige Vermutung) die RE134 aus der engeren Wahl, da ja beide Röhren einen 4-Stift-Sockel haben. Im Gerät gibt es somit nur eine Röhrenfassung für 4 Stift-Röhren und dort gehört ja die RGN1054 rein. Im Übrigen habe ich mir auch alle Lötstellen im fraglichen Umfeld angesehen und nichts verdächtiges bezüglich neuerlichen Lötarbeiten finden können.
MfG Siegfried Walther

Wolfgang Bauer
07.Nov.05
  4 Sg. Herr Walther,
dann handelt es sich um die RES174 (falls es diese Röhre gibt). Nach meinen Unterlagen von Telefunken, ja. Vergleichstype ist die B443 oder ähnliche.
Ich habe auch einen Threat dazu eröffnet, siehe:
http://www.radiomuseum.org/forum/res174_res174.html

Es ist bei der Röhre RES174 und RES174d  noch einiges zu klären, was 4 Stift- und 5 Stift Europasockel betrifft.

MfG. WB
Siegfried WALTHER
08.Nov.05
  5 Hallo Herr Bauer,
ich habe die Spannungen, welche an den Fassungskontakten für Gitter 1 und Gitter 2 anliegen, gemessen und auf Grund dieser Werte darauf geschlossen, daß es sich um eine RES174 handeln muß, die da hingehört. Nach meinen Unterlagen benötigt bzw. verträgt die RES174 dort höhere Spannungen als die RES164, die ja die gleiche Sockelbelegung hat. Allerdings habe ich diese Messung ohne eingesteckte Röhre (die fehlt mir) gemacht. Ich hoffe, daß sich dadurch keine allzu großen Meßfehler ergeben haben? Jetzt interessiert es mich natürlich, was für ein exotisches Gerät ich da habe (!?!), ab bzw. bis wann diese Bauart hergestellt wurde usw.
MfG Siegfried Walther
Hans M. Knoll
08.Nov.05
  6 Hallo Herr Walther,

der Kollege Bauer ist bis Ende Nov. hier nicht zu erreichen.
Also Geduld!

H.M. Knoll

Hits: 1753     Replies: 3
lorenz: NETV429w; Völkerbund 2
Dominik Schulz
18.Nov.03
  1

Hallo liebe Sammlerkollegen,

ich sitze hier vor meinem "neuen" Lorenz NETV429W und bin etwas ratlos. Eigentlich habe ich nämlich auch keine Erfahrung mit solchen alten Geräten, da ich sonst eher Mitte 30er-50er Jahre Geräte besitze. Vielleicht könnt ihr mir weiterhelfen:

Leider ist die Röhrenbestückung falsch und auch unvollständig, ich habe mir die technischen Daten von hier ausgedruckt, leider weiß ich jedoch noch nicht, in welcher Anordnung die Röhren im Gerät sitzen müssen - ich hab mich auch noch nicht soweit mit der Schatung beschäftigt, daß ich es hieraus erkennen könnte.

Das wichtigere Problem besteht für mich jedoch darin, wie ich das Gerät auseinanderbaue um es zu reinigen und ggf. zu restaurieren. Das Bodenblech ist ja einfach abzuschrauben, aber was muß ich dann tun um an den Skalenatrieb, Netztrafo usw. zu kommen?

Es wäre super, wenn ihr mir weiterhelfen könntet!

Herzliche Grüße aus dem sonnigen Odenwald,

Dominik

Gerald Gauert
18.Nov.03
  2

Hallo Dominik,

ich habe auch einige Zeit gebraucht, um mein Gerät zu öffnen. Auf dem Foto habe ich alle Anschraubbohrungen gekennzeichnet, die das Blechgehäuse incl. Bakelitdeckel halten. Den Deckel vorsichtig abziehen, dort ist noch das Kabel für die Skalenbeleuchtung befestigt.

Röhrenbestückung von links nach rechts, von hinten gesehen RGN1064, REN904, VALVO L415D, RENS1204, REN1004

Dominik Schulz
18.Nov.03
  3

Hallo Gerald,

vielen Dank für Anleitung und Hilfe! Es hat geklappt, ich habe den Deckel mit Seitenwänden abbekommen. Ich habe gesehen, das auch Ihr Gerät Fehlstellen im Lack aufweist, mit welchem Überzug haben Sie das denn retuschiert oder neu überzogen? Es ist ja so eine Art Kräusellack, da an meinem Gerät der Lack nur an einigen Stellen an der Unterkannte und wenigen kleinen Macken fehlt, würde ich dies halt am liebsten ausbessern. Aber es wird wohl sehr schwierig sein, den richtigen Farbton zu treffen.



Gerald Gauert
19.Nov.03
  4

Hallo Dominik,

bei meinem Gerät ist es kein Kräusellack, sondern ein etwas matter, rotbrauner Nitrolack. Ich habe erst einmal die Rostflecken mit Rostumwandler behandelt, deshalb hat sich dieses helle Salz gebildet. Zur Zeit suche ich noch nach einem passenden Lack. Von DupliColor gibt es den richtigen Farbton, leider nur glänzend. Zum Ausbessern kleiner Lackfehler habe ich auch schon mal wenige Tropfen Farbe auf ein Leinentuch gegeben und über die Fehlstellen gerieben (vorsichtig ausprobieren!). Dann werden die Fehler erst bei näherer Betrachtung sichtbar und das Gerät wird nicht "überrestauriert".


Lorenz; Berlin,: Völkerbund 2 NETV429W
End of forum contributions about this model
