Gross-Super 365W

Gross-Super 365W; Mende - Radio H. (ID = 23781) Radio

Gross-Super 365W; Mende - Radio H. (ID = 28678) Radio

Gross-Super 365W; Mende - Radio H. (ID = 28680) Radio

Gross-Super 365W; Mende - Radio H. (ID = 28679) Radio

Gross-Super 365W; Mende - Radio H. (ID = 4918) Radio

Gross-Super 365W; Mende - Radio H. (ID = 169922) Radio

Gross-Super 365W; Mende - Radio H. (ID = 169908) Radio

Gross-Super 365W; Mende - Radio H. (ID = 169910) Radio

Gross-Super 365W; Mende - Radio H. (ID = 169920) Radio

Gross-Super 365W; Mende - Radio H. (ID = 169917) Radio
Gross-Super 365W; Mende - Radio H. (ID = 3322) Radio Gross-Super 365W; Mende - Radio H. (ID = 529504) Radio
Gross-Super 365W; Mende - Radio H. (ID = 529502) Radio Gross-Super 365W; Mende - Radio H. (ID = 92314) Radio
Gross-Super 365W; Mende - Radio H. (ID = 169904) Radio Gross-Super 365W; Mende - Radio H. (ID = 169905) Radio
Gross-Super 365W; Mende - Radio H. (ID = 529503) Radio Gross-Super 365W; Mende - Radio H. (ID = 529505) Radio
Gross-Super 365W; Mende - Radio H. (ID = 1379679) Radio Gross-Super 365W; Mende - Radio H. (ID = 1379680) Radio
Use red slider bar for more.

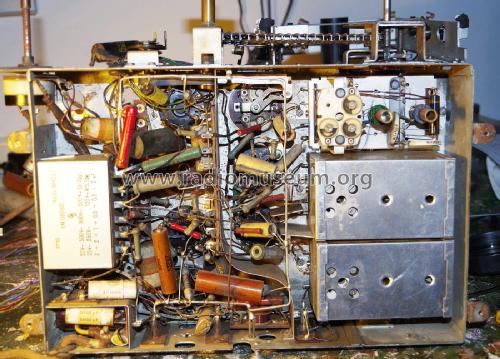

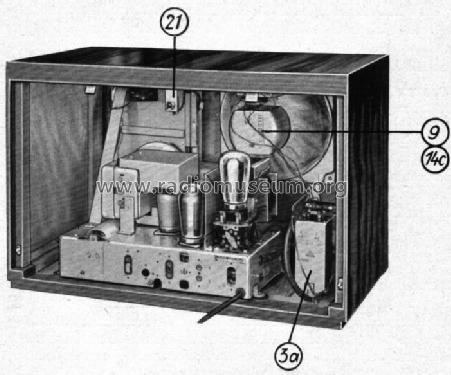

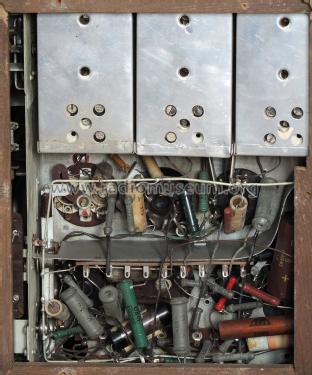

Gross-Super 365W; Mende - Radio H. (ID = 3322) Radio
Mende - Radio H.: Gross-Super 365W [Radio] ID = 3322 631x464
Select picture or schematic to display from thumbnails on the right and click for download.
For model Gross-Super 365W, Mende - Radio H. Mende & Co. GmbH, Dresden

Country:  Germany
Manufacturer / Brand:  Mende - Radio H. Mende & Co. GmbH, Dresden
Brand

System Günther
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: AH1 ACH1 AF3 ABC1 AM2 AL4 AZ1
Main principle Superhet with RF-stage; ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Gross-Super 365W - Mende - Radio H. Mende & Co.
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 595 x 385 x 325 mm / 23.4 x 15.2 x 12.8 inch
Notes

ZF= 468/473/482 kHz; variable Bandbreite.

Net weight (2.2 lb = 1 kg) 20 kg / 44 lb 0.8 oz (44.053 lb)
Price in first year of sale 365.00 RM
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Funkgeschichte der GFGF (9499)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
Here you find 309 models, 279 with images and 202 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Mende - Radio H.: Gross-Super 365W
Threads: 2 | Posts: 8
Hits: 2277     Replies: 2
mende: Stördrossel Mende 365W
Gidi Verheijen
30.Oct.08
  1

Der Mende 365W hat einen Stördrossel mit Bezeichnung GM 3793. Wo könnte ich dieses Teil im Schaltplan finden (an der Primär-Seite des Ausgangstrafos ?) ?

Dank für die Hilfe.

Gidi Verheijen

Hans M. Knoll
30.Oct.08
  2

Hallo Herr Verheijen,

diese zwei Spulen sind die "Netzdrossel"

Wo?   hier:   ansehen kostet Punkte!!!



 Gruss Knoll

Gidi Verheijen
31.Oct.08
  3

Hallo Herr Knoll,

Mein Schaltplan zeigte diese Netzdrossel nicht. Vielen Dank.

Gidi Verheijen


Hits: 3006     Replies: 4
mende: 365W; Röhre AF7 oder AF3 ?
Gidi Verheijen
01.Mar.06
  1

Die Modellen Mende 365W im Radiomuseum (sowie im Radiokatalog Band 1, Ernst Erb) zeigen alle die AF7 auf als MF-Verstärker. Die hochgeladene Schaltpläne aber zeigen hier die AF3. Ist hier ein Fehler im Spiel ?

Gidi Verheijen

Wolfgang Holtmann
01.Mar.06
  2 Hallo Herr Verheijen

In der Funkschau Bestückungstabelle ist ebenfalls irrtümlich die AF7 (keine Regelröhre) als ZF-Röhre angegeben.

Obwohl die ZF-Stufe mit der AF3 (=Regelröhre) ausgestattet ist, wird diese nicht(!) mit der AVR-Spannung beaufschlagt, wie das sonst üblich ist.
Trotzdem ist eine Regeleigenschaft erforderlich, weil die Katodenspannung für den LW-MW Bereich (über einen Widerstand vom Schirmgitter) erhöht wird. Das bedeutet eine Verschiebung des Arbeitspunktes in neg. Richtung auf der Ia/Ug1 Kennlinie, also geringerer Steilheit.

Nur im KW Bereich ist eine höhere Verstärkung erwünscht. Dafür schließt ein Kontakt die oben erwähnte pos. Spannung vom Schirmgitter kurz, wird also unwirksam. Nun geht die Katodenspannung zurück, d.h. der Arbeitspunkt verlagert sich in den steileren Teil der Kennlinie der AF3.

MfG
Arpad Roth † 27.3.17
01.Mar.06
  3 Röhrenbestückung wurde von AF7 auf AF3 abgeändert.
MfG.Arpad
Gidi Verheijen
02.Mar.06
  4 Arpad,

Auch die andere zwei Mende 365W Modellen sollten abgeändert werden.

MfG,

Gidi
Arpad Roth † 27.3.17
02.Mar.06
  5 Jedes Mitglied kann selbst einen Änderungvorschlag einbringen. Es bedarf dazu keiner weiteren Rechte.
Wie geht das?:
Modell aufrufen, dann rechts unten den Text "Änderungsvorschl. anbringen" klicken. Auf der folgenden Seite dann "NEUEN VORSCHLAG ANBRINGEN" klicken. Wenn das Modell noch nie geändert wurde, dann kommt eine orig. Seite wo dann direkt editiert werden kann.

Alle Röhren mit Curser markieren und mit Tastenkombination "STRG + C" werden die markierten Röhren in den Zwischenspeicher geladen.
Im Röhrenfeld "Entfernen:" den Curser platzieren und anschließend mit "STRG + V" die Röhren einsetzen. Nun noch mit der selben Funktion die Röhren ins Feld "Hinzufügen:" kopieren.
Jetzt sind die Röhren noch richtig zu stellen (Fehler beheben).
Im letzten Feld den Änderungsgrund eintragen (lt. Plan).
Dann noch zwei mal GO klicken und fertig..
Anschließen muss der Änderungsvorschlag noch von zwei Admins bestätigt.
Dies zur Info.
MfG. Arpad
