Polyskop II (2) SWOB (BN4245/50 ... /60)

Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 126782) Equipment

Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 126783) Equipment

Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 126784) Equipment

Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 126785) Equipment

Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 126786) Equipment

Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 126787) Equipment

Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 127006) Equipment
Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 129777) Equipment Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 129776) Equipment
Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 127247) Equipment Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 129778) Equipment
Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 129775) Equipment Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 317202) Equipment
Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 1391462) Equipment
Use red slider bar for more.
Polyskop II SWOB ; Rohde & Schwarz, PTE (ID = 129777) Equipment
Rohde & Schwarz, PTE: Polyskop II SWOB [Equipment] ID = 129777 757x539
Select picture or schematic to display from thumbnails on the right and click for download.
For model Polyskop II (2) SWOB (BN4245/50 ... /60), Rohde & Schwarz, PTE; München:
Frequenzweiche und ihre Fehlanpassung

Country:  Germany
Manufacturer / Brand:  Rohde & Schwarz, PTE; München
alternative name

Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Year: 1961–1973 Category: Service- or Lab Equipment
Valves / Tubes 33: ECC81 E280F E280F E280F EL84 E88CC E88CC EF86 EL95 ECC81 EL95 EF86 EF86 ECC81 ECC81 EAA91 ECC81 EL84 EF86 ECC81 ECC81 ECC81 ECC81 ECC81 ECC81 E88CC D3a ECC81 EL86 EL86 EF804S RH7C AW36-48 85A2 85A2
Semiconductors (the count is only for transistors) 4: ASY27 OC604 OC604 AD130
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 115-235 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Polyskop II SWOB - Rohde & Schwarz, PTE; München
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 540 x 370 x 575 mm / 21.3 x 14.6 x 22.6 inch
Notes

Breitband-Wobbelmessplatz 0,5-1200 MHz in 6 Bereichen. 36 cm FS-Bildrohr.
Das Polyskop SWOB II ist ein Wobbelmessplatz zur gleichzeitigen Darstellung der Frequenzabhängigkeit von Übertragungsmaß und Impedanz auf einem Bildschirm.

Das Polyskop II entstand aus dem Polyskop I (0,5 - 400 MHz) durch Hinzunahme eines weiteren Frquenzbereiches 400 - 1200 MHz. Dieser UHF-Oszillator kam in die linke obere Ecke, hat eine eigene Abstimmkurbel und eine kleine Trommelskala (die übrigens individuell für jedes Gerät von Hand geeicht und gezeichnet wurde. Das war bei R&S üblich). Die dort befindlichen Bedienelemente vom Polyskop I wurden unter den Bildschirm verlegt, wo die Klappe für das Zubehörfach verschwinden musste.

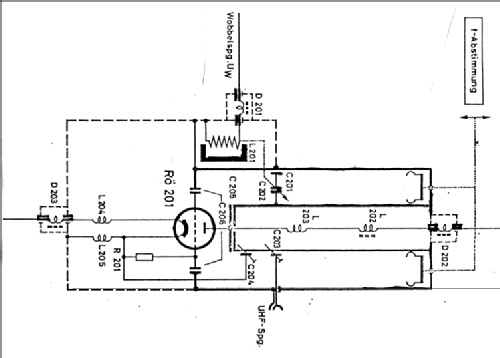

Die Technik dieses Zusatzoszillators: Eine Scheibentriode RH7C (Siemens) arbeitet auf eine Koaxialleitung von 1/4 Wellenlänge. Mit der Kurbel lässt sich ein Kurzschlußschieber zur Abstimmung verstellen.
Am andern Ende befindet sich eine kurze Stichleitung mit einem veränderbaren Kondensator, ausgebildet als koaxialer Tauchkondensator, dessen beweglicher Teil auf der Zentriermembran eines dynamischen (Lautsprecher-)Systems sitzt, das wiederum mit der Wobbelfrequenz 50 Hz angesteuert wird.

Für schmalbandige Messungen, z.B.an Radios, sind diese Geräte nicht geeignet wegen der relativ hohen Wobbelfrequenz von 50 Hz. Jedoch Bandpässe, Breitbandverstärker etc. lassen sich damit sehr gut untersuchen.

Die Schwächen dieser ersten Generation Breitbandwobbler wurden durch Weiterentwicklung zu SWOB III, IV und V behoben und die Möglichkeiten erheblich erweitert.

Nichtsdestotrotz fanden über 2000 SWOB I+II reissenden Absatz.
Die Lieferzeit betrug bis zu 1 Jahr!
Siehe auch techn.Unterlagen (Hist.) beim Modell.

Net weight (2.2 lb = 1 kg) 55 kg / 121 lb 2.3 oz (121.145 lb)
Price in first year of sale 9'500.00 DM
Source of data -- Original-techn. papers.

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.



All listed radios etc. from Rohde & Schwarz, PTE; München
Here you find 504 models, 462 with images and 228 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Rohde & Schwarz, PTE: Polyskop II SWOB
Threads: 1 | Posts: 1
Hits: 1397     Replies: 0
rohde: SWOB (BN4245/50 ... /60); Polyskop II
Konrad Birkner † 12.08.2014
28.Feb.13
  1

Magnetvariometer für die Bereiche bis 400 MHz

Rohde & Schwarz verwendete im Breitbandwobbler mit Großbild-Sichtgerät Polyskop I und II (ab 1958) sogenannte Magnetvariometer. Damit ließen sich Wobbelhübe von 100 MHz erzeugen (in den Bereichen 100-200; 200-300; 300-400 MHz).

Ich zitiere:" Die Schwingkreisinduktivität enthält einen Ferritkern , der zwischen den Polen einer Magnetisierspule angeordnet ist. Mit Hilfe dieser Spule läßt sich der Ferritkern vormagnetisieren, hierdurch ändert sich seine Permeabilität und damit die Frequenz des Oszillators."

Der Kern aus niedrig permeablem Ferroxplana hatte einen Durchmesser von 2 mm und war 10 mm lang. Ein M42 Trafokern aus hochpermeablem Ferrit war derartig bearbeitet, dass ein Schenkel völlig entfernwurde und der andere Schenkel eine Öffnung von 10 mm aufwies (für den HF-Kern). Der passende M42 Wickelkörper trug die Magnetisierwicklung (für 50 Hz).

Das war die weltweit erste Möglichkeit zur Erzeugung großer Frequenzhübe. Trotz anfänglicher Nachteile (Linearität, starre Modulation mit 50 Hz) fanden die Geräte trotz hoher Preise (deutlich mehr als ein VW Export Käfer) reißend Absatz (anfangs mehrere Monate Lieferzeit).
