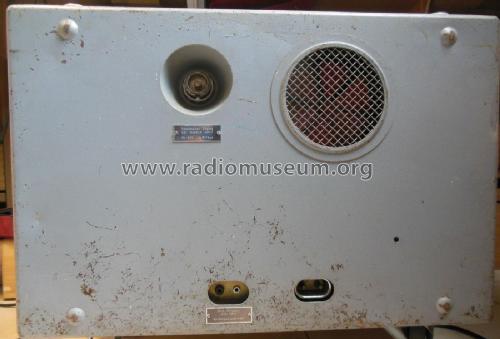

Polyskop SWOB BN4244

Rohde & Schwarz, PTE; München

Data
Forum
Pictures
Collections

  • Year
  • 1958 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 324203
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 33
  • Number of Transistors
  • 3
  • Semiconductors
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 115; 125; 220; 235 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Polyskop SWOB BN4244 - Rohde & Schwarz, PTE; München
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 540 x 370 x 575 mm / 21.3 x 14.6 x 22.6 inch
  • Notes

  • Das Rohde & Schwarz Polyskop SWOB BN 4244 ist ein Breitband-Wobbelmessplatz (0,5-400 MHz) zur gleichzeitigen Darstellung der Frequenzabhängigkeit von Übertragungsmaß und Impedanz auf einem Bildschirm (36cm FS-Bildröhre).

    Für schmalbandige Messungen, z.B. an Radios, sind diese Geräte nicht geeignet wegen der relativ hohen Wobbelfrequenz von 50 Hz. Jedoch Bandpässe, Breitbandverstärker etc. lassen sich damit sehr gut untersuchen.

    Das Polyskop gab es standardmäßig in drei verschiedenen Ausführungen:

    • BN 4244/50 mit der Impedanz 50 Ohm
    • BN 4244/60 mit der Impedanz 60 Ohm
    • BN 4244/75 mit der Impedanz 75 Ohm

    Jeder Röhrentyp ist einmal gelistet.

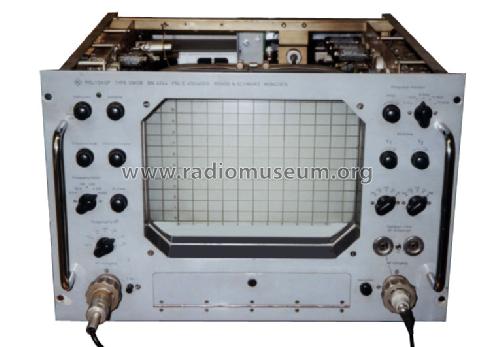

    Nachfolger ist das R&S Polyskop I SWOB BN 4244/2

  • Net weight (2.2 lb = 1 kg)
  • 55 kg / 121 lb 2.3 oz (121.145 lb)
  • Mentioned in
  • - - Manufacturers Literature
