Supraphon 52 2 × EM71

ID = 6006

Supraphon 52; Schaub und Schaub- (ID = 894134) Radio

Supraphon 52; Schaub und Schaub- (ID = 894135) Radio

Supraphon 52; Schaub und Schaub- (ID = 253679) Radio

Supraphon 52; Schaub und Schaub- (ID = 253680) Radio

Supraphon 52; Schaub und Schaub- (ID = 65476) Radio

Supraphon 52; Schaub und Schaub- (ID = 65477) Radio

Supraphon 52; Schaub und Schaub- (ID = 65478) Radio

Supraphon 52; Schaub und Schaub- (ID = 65479) Radio

Supraphon 52; Schaub und Schaub- (ID = 65567) Radio

Supraphon 52; Schaub und Schaub- (ID = 496858) Radio

Next schematics

{gbW: "920", gbH: "1013", mW: "340.0", mH: "375", kb: "175 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz:[br]Bei mir im Wohnzimmer", title: "Schaub und Schaub- Supraphon 52 from RM Member 26288 (1)", ite: "1"} {gbW: "645", gbH: "700", mW: "345.0", mH: "375", kb: "56 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz", title: "Schaub und Schaub- Supraphon 52 from Karlheinz Schneider (1)", ite: "1"} {gbW: "933", gbH: "621", mW: "500", mH: "332.0", kb: "63 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz", title: "Schaub und Schaub- Supraphon 52 from Karlheinz Schneider (1)", ite: "1"} {gbW: "640", gbH: "480", mW: "500", mH: "375", kb: "74 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz:[br]Eigenes Bild", title: "Schaub und Schaub- Supraphon 52 uploaded by RM Member (sID 232) (2)", ite: "2"} {gbW: "640", gbH: "480", mW: "500", mH: "375", kb: "62 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz:[br]Eigenes Bild", title: "Schaub und Schaub- Supraphon 52 uploaded by RM Member (sID 232) (2)", ite: "2"} {gbW: "554", gbH: "368", mW: "500", mH: "332.0", kb: "67 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz", title: "Schaub und Schaub- Supraphon 52 from RM Member (sID 467) (1)", ite: "1"} {gbW: "559", gbH: "348", mW: "500", mH: "311.0", kb: "28 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz:[br]Original Mikrofon \"Zwiebel\")", title: "Schaub und Schaub- Supraphon 52 uploaded by RM Member (sID 467) (2)", ite: "2"} {gbW: "568", gbH: "525", mW: "405.0", mH: "375", kb: "64 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz", title: "Schaub und Schaub- Supraphon 52 uploaded by Ernst Erb (2)", ite: "2"} {gbW: "933", gbH: "579", mW: "500", mH: "310.0", kb: "102 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz:[br]Das Chassis entspricht dem Lorenz Modell Recordophon T22", title: "Schaub und Schaub- Supraphon 52 from Felix Schaffhauser (1)", ite: "1"} {gbW: "820", gbH: "554", mW: "500", mH: "337.0", kb: "63 KB", notes: "For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz", title: "Schaub und Schaub- Supraphon 52 from Hermann Jung (1)", ite: "1"}

Next pictures

Use red slider bar for more.

Supraphon 52; Schaub und Schaub- (ID = 2214379) Radio

Schaub und Schaub-: Supraphon 52 [Radio] ID = 2214379 920x1013

Select picture or schematic to display from thumbnails on the right and click for download.

For model Supraphon 52 2 × EM71, Schaub und Schaub-Lorenz:
Bei mir im Wohnzimmer

Country:

Germany

Manufacturer / Brand:

Schaub und Schaub-Lorenz

Year: 1951–1953

Category: Broadcast Receiver - or past WW2 Tuner

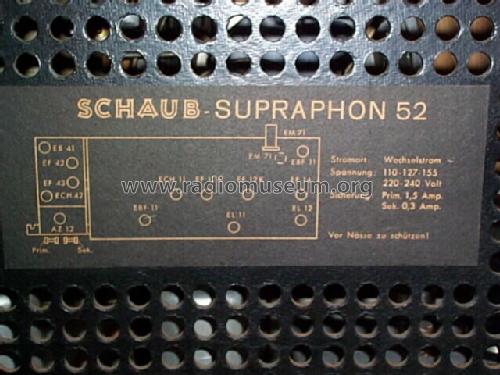

Valves / Tubes

15: ECH42 EF43 EF42 EB41 EM71 EM71 ECH11 EBF11 EBF11 EL12 EF12K EF12K EF14 EL11 AZ12

Main principle	to an article Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits	6 AM circuit(s) 8 FM circuit(s)
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details	Wire Recorder (or -Player)
Power type and voltage	Alternating Current supply (AC) / 110; 127; 155; 220; 240 Volt
Loudspeaker	Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch
Power out

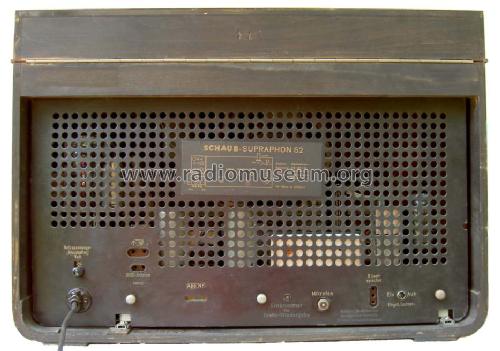

from Radiomuseum.org	Model: Supraphon 52 [2 × EM71] - Schaub und Schaub-Lorenz
Material	Wooden case
Shape	Tablemodel with Push Buttons.
Dimensions (WHD)	670 x 470 x 350 mm / 26.4 x 18.5 x 13.8 inch

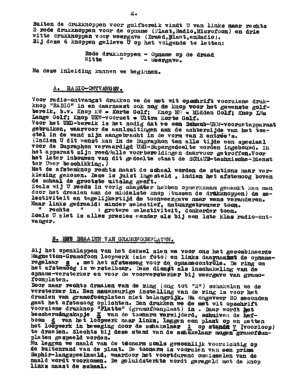

Notes	Die Modelle Supraphon von Schaub-Lorenz sind in der Bedienung des Drahttonteils schwierig: Um Drahtriss oder Schlaufenbildung zu vermeiden ist die Bedienungsanleitung genau zu beachten. Auf dem Modell Supraphon 52 mit EFM11 finden Sie bei den technischen Unterlagen Bedienungsanweisung und Anweisung zur Bremseneinstellung. Die Modelle Supraphon haben ein Kombinationsgerät Tondraht-Gerät mit integriertem Plattenspieler eingebaut. UKW-Vorsatzgerät (UKW52/4) ist eingebaut.
Net weight (2.2 lb = 1 kg)	35 kg / 77 lb 1.5 oz (77.093 lb)
Price in first year of sale	1'750.00 DM
Collectors' prices
Source of data	Kat.d.Rundf.GrossH.1951/52 / Radiokatalog Band 1, Ernst Erb
Mentioned in	Funkschau (5114)
Picture reference	Das Modell ist im «Radiokatalog» (Erb) abgebildet.

All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 913 models, 769 with images and 630 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.

Museum "Sterkrader Radio Museum"

Museum "Deutsches Drahtmuseum"

Collection of Felix Schaffhauser (CH)

Collection of Dominik Garczyński (PL)

Collection of Piotr Jachymczyk (PL)

Collection of Uwe Stamme (D)

Collection of Edmund Nussbaum (D)

Collection of Hermann Jung (D)

Collection of Karlheinz Schneider (D)

Collection of a member from D

Collection of Hartmut Völler (D)

Collection of Friedhelm Schaik (D)

Collection of Guijiang LIU (D)

Collection of a member from D

Forum contributions about this model

Schaub und Schaub-: Supraphon 52

Threads: 3 | Posts: 5

Hits: 759 Replies: 0 schaub: Video Schaub Supraphon 52 im UKW und Drahtton Betrieb
Jürgen Stichling 26.Mar.17	1 schaub: Video Schaub Supraphon 52 im UKW und Drahtton Betrieb Schaub Supraphon 52 im Spielbetrieb - UKW und Drahtton

Hits: 2491 Replies: 0

schaub: 52; Supraphon

Friedhelm Schaik
25.Oct.08

schaub: 52; Supraphon

Restauration Schaub Supraphon 52

Das Chassis mit Drahttonlauferk in der Werkstatt

sehr schwer zu hantieren.

Angefangen vom def. Skalenantrieb über entrosten von Metallteilen

war ich über eine Woche damit beschäftigt, dieses Monster von Radio-Drahtton-Gerät (35kg)

wieder einigermaßen zum Spielen zu bringen.

Das Chassis " ein Koloss

immer wieder diese Elkos

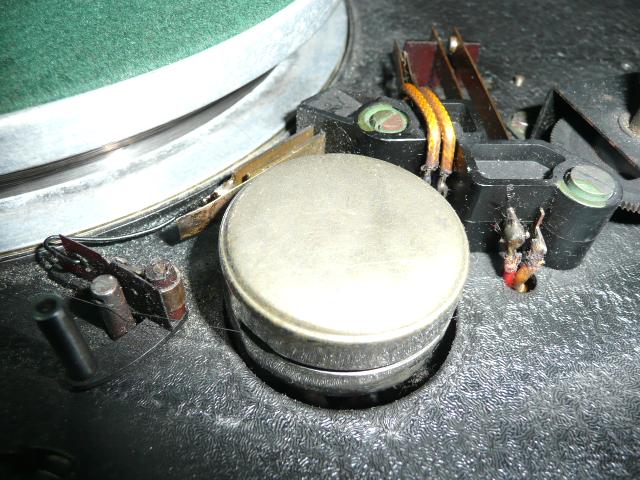

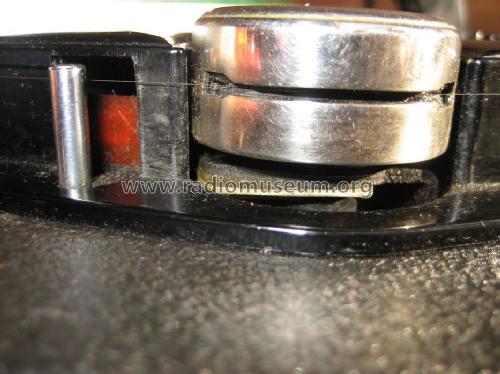

Der Tonkopf

Friedhelm Schaik

Hits: 2975 Replies: 2 schaub: 52; Supraphon
Marc Goeritz 27.Aug.05	1 schaub: 52; Supraphon Ich habe eine Frage zu diesem Gerät. Ist das Recordophon von Radio Steiner ein Lizenzbau des Schaub supraphon? Unter Steiner finde ich im RM nichts, außer dem Hersteller. Aud den zum Supraphon hochgeladenen Schaltbildern steht Steiner Recordophon, das hat mein Interesse geweckt. Mit freundlichen Grüßen Marc Goeritz
Ernst Erb 27.Aug.05	2 Radio Steiner und Lorenz Radio Steiner hatte eine gesamtschweizerische Abdeckung als Händler inkl. verschiedenen Servicestellen. Details finden sie auf Seite 174 in "Radios von gestern". Steiner ist also kein Hersteller, sondern hatte ab 1930 die Generalvertretung für Lorenz, die wiederum aus Amerika gesteuert war, zumindest später, steht wohl im "Radiokatalog". Es gabe aber durchaus Modelle exklusiv für die Schweiz, zumindest ein Standmodell, von dem bei mir zwei stehen. Leider komme ich nicht dazu, diese hochzuladen.
Marc Goeritz 16.Mar.07	3 Schaub Unterschied zwischen Supraphon und Recordophon Hallo Unter einem Recordophone T22 ist erwähnt, daß es die identische Exportausführung des Supraphon 53 ist. Ist das hier vorhandene Schaltbild von einem 52er Recoredophon T22 identisch mir dem des Supraphon 52 ? Mit freundlichen GRüßen Marc Goeritz
