For model Belvedere 589, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Gerät steht im Elektronik Museum der HTL Donaustadt Wien.

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1957/1958 Category: Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
Valves / Tubes 29: ECC85 ECH81 EBF89 EABC80 EM81 ECC83 EL84 EL84 EZ81 PCC88 PCF80 EF80 EF80 EF80 EF80 PCF80 PCF80 EF80 PCL82 ECH81 PCF80 PCF80 PCL82 ECH81 PCF80 PL36 PY81 DY87 AW43-80
Main principle Superheterodyne (common)
Wave bands Wave Bands given in the notes.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 220; 240 Volt

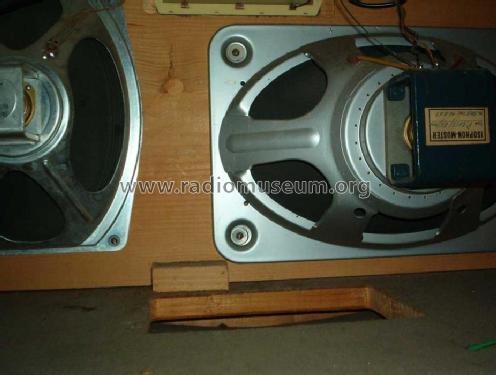

Loudspeaker 5 Loudspeakers
Power out
from Radiomuseum.org Model: Belvedere 589 - Minerva-Radio Radiola-
Material Wooden case
Shape Console with Push Buttons.
Notes

Fernsehteil Empfangsbereich Band I und III.
Rundfunkteil: 589R.

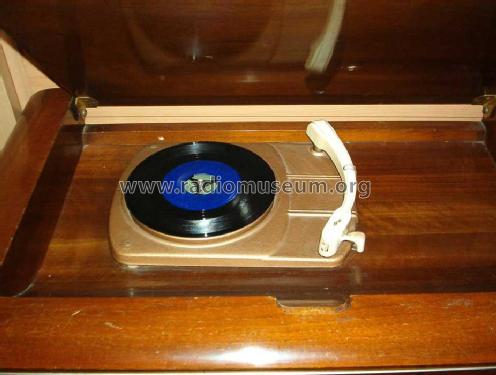

Plattenspieler Dual 295 T1.

Price in first year of sale 13'750.00 ATS
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 627 models, 559 with images and 444 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Minerva-Radio: Belvedere 589
Threads: 1 | Posts: 5
Hits: 1404     Replies: 4
minerva: Kurzschluss im Rundfunkteil des Minerva Belvedere 589
Christoph Santner
06.Apr.16
  1

Ich hatte das Glück einen wunderschönen Minerva Belvedere Fernsehschrank geschenkt zu bekommen und würde diesen gerne betreiben (zumindest den Radioteil).

Nachdem ich alle Kondensatoren im Radioteil getauscht hatte und das Gerät mit einer 60 Watt Vorschaltlampe ans Netz genommen hatte war die Enttäuschung erst mal groß: die Lampe leuchtete hell. Nun weiß ich nicht weiter und hoffe auf Tipps von euch. Die Lampe leuchtet auch mit gezogenen Röhren bzw. getauschter EZ81 unverändert hell.

Wolfgang Bauer
07.Apr.16
  2

Zur Eingrenzung, stecken Sie das Fernsehteil und den Plattenspieler ab. Überprüfen Sie den 4,7nF Kondensator auf der Primärseite des Netztransformators auf Kurzschluss.

Dann haben Sie den Fehler eingekreist und wissen, ob Fernsehteil, Plattenspieler oder der Kondensator den Kurzschluss verursacht. Dann sehen wir weiter.

MfG. WB.

Christoph Santner
07.Apr.16
  3

Plattenspieler und Fernseher sind abgesteckt, Kondensator wurde getauscht.

Wolfgang Bauer
07.Apr.16
  4

Sg. Herr Santner,

löten Sie die Sekundäranschlüsse des Netztransformators ab.
Wenn jetzt noch immer ein Kurzschluss besteht, ist leider der Netztransformator defekt.
Wenn der Kurzschluss nicht mehr vorhanden ist, löten Sie zuerst die Anschlüsse zur Gleichrichterröhre wieder an.
Wenn noch immer kein Kurzschluss vorhanden ist, löten Sie die Anschlüsse des Heizkreises wieder an.
Entfernen Sie alle Röhren.
Wenn jetzt wieder ein Kurzschluss vorhanden ist, überprüfen Sie die beiden 3,9nF Kondensatoren im Heizkreis, eventuell den Durchführungskondensator 1,5nF am UKW-Tuner.

MfG. WB.

Christoph Santner
07.Apr.16
  5

Es ist wohl leider wirklich ein Kurzschluss im Trafo, ich werde mich auf die Suche nach Ersatz machen.

Vielen Dank für die Hilfe!
