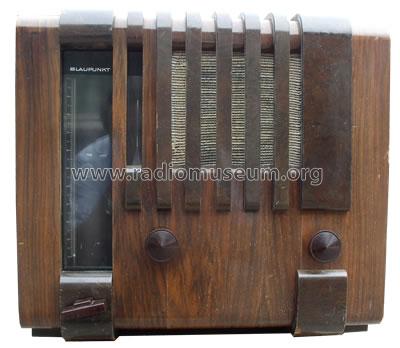

4W95; Blaupunkt Ideal, (ID = 18282) Radio
Blaupunkt Ideal,: 4W95 [Radio] ID = 18282 814x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model 4W95, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1935/1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: AH1 AC2 AH1 AB2 AF7 AL1 AZ1 RR145/S
Main principle Super-Heterodyne (Super in general); ZF/IF 491 kHz
Tuned circuits 9 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details Visual Tuning Indicator pre Eye
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out 3 W (unknown quality)
from Radiomuseum.org Model: 4W95 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 479 x 433 x 299 mm / 18.9 x 17 x 11.8 inch
Notes

Feldstärke-Anzeige mit Glimmröhre RR145/S; variable Bandbreite . Als Skalenzeiger bewegt sich eine kleine blaue Kugel (der blaue Punkt).

Siehe auch äusserlich identisches Modell für Spanien: Punto-azul Gran Super 95

Net weight (2.2 lb = 1 kg) 22 kg / 48 lb 7.3 oz (48.458 lb)
Price in first year of sale 380.00 RM
Collectors' prices
Source of data Katalog Radio-Zentrale Alex v. Prohaska 1935/1936 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3099 models, 2745 with images and 2113 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: 4W95
Threads: 7 | Posts: 17
Hits: 5372     Replies: 3
  Blaupunkt: 4W95 (4 W 95); Restauration
Rüdiger Walz
23.Jun.10

  1

Restauration des Blaupunkt 4W95

Einleitung
Bei einer Haushaltsauflösung konnte ich ein Konvolut Radiogeräte vom Dachboden erwerben. (gibt es tatsächlich noch !). Allerdings waren die Geräte teilweise in einem erbärmlichen Zustand. Der inzwischen im Altersheim lebende Besitzer hatte im Laufe der Jahre alles Mögliche gesammelt und auf dem feuchten Dachboden mit offenen Dachluken gelagert. Zwischen alten Computerplatinen, Umzugskisten, Spitzentischdecken, Werkzeugen, Kameras, Möbeln und vieles mehr konnte ich einen Blaupunkt 4W95 in Klavierlackierung im wahrsten Sinne des Wortes ausgraben.
Beim 4W95 handelt es sich um die zweite Generation von Geräten, die Blaupunkt mit der Trommelskala und der Magnetkugel als Skalenzeiger herausbrachte. Im Modelljahr zuvor, 1934/35, war der 4W9 mit Stiftröhren erschienen, der 4W95 hat schon Außenkontaktröhren. Das Gehäuse vom 4W95 ist größer als vom 4W9 und wurde durch angeschraubte Leisten noch repräsentativer gestaltet. Es gab den 4W95 in mehreren Versionen (siehe Geräteblatt im RM.org): Hell mit hellen Leisten, hell mit dunklen Leisten und schwarz mit braunen Leisten. Im Werbeblatt von Blaupunkt ist von kaukasischem Nußbaum die Rede. Das Gerät an sich ist recht selten, die Klavierschwarz-Variante noch seltener und optisch ansprechend, daher beschloss ich, das Gerät zu behalten und zu restaurieren.
Von der Schaltung her ist der 4W95 das Spitzengerät von Blaupunkt des Modelljahres 1935/36 und wird von Blaupunkt als „Gross-Super“ bezeichnet. Er hat zwar keine Hf-Vorstufe, sondern nur zwei Vorkreise und zwei Zf-Stufen, aber die Verwendung der Heptode AH 1 in der Mischstufe und im Zf-Verstärker macht dieses Gerät sehr empfindlich. Die Überlagerfrequenz wird von einer separaten AC 2 erzeugt und in einer AH 1 gemischt. Im Vorjahr war im 4W9 eine ACH 1 verwendet worden, vielleicht waren deren Kurzwelleneigenschaften nicht zufriedenstellend.
Schaltungstechnisch typisch für die Jahrgänge 1934 bis 1936 war bei Blaupunkt die zusätzliche Verstärkerstufe in der Zf für die Erzeugung der Regelspannung zur Fadingregelung der Misch- und Zf-Röhren. Ein Jahr später war die Regelspannungserzeugung selbst beim Gross-Super 7W86 wesentlich primitiver. Nach der zweiten AH 1 wird das Zf-Signal in der AB 2 demoduliert und die Nf in der AF 7 verstärkt und der Endröhre AL 1 zugeführt. Ein Teil des Zf-Signals wird aber ebenfalls in der AF 7 verstärkt, die damit doppelt ausgenutzt wird, in einem abgestimmten Zf-Kreis gefiltert und in der zweiten Diodenstrecke der AB 2 gleichgerichtet. Die gleichgerichtete Spannung dient als Regelspannung. Die Kathode der AB 2 liegt auf Kathodenpotential der AF 7 (+2,4 V), dadurch setzt die Regelung entsprechend verzögert ein.
Im Zf-Teil findet man zur Trennschärfeerhöhung zwei dreikreisige Bandfilter, von denen einer eine Bandbreitenumschaltung enthält. Der zweite Bandfilter ist offensichtlich bei einigen Geräten nur zweikreisig, siehehier
Im 3W6 wurde bereits die Nf-Röhre doppelt ausgenutzt, im Vorläufer 4W9 wurde jedoch die Regelspannung ohne weitere Verstärkung über die zweite Diodenstrecke der AB 1 erzeugt. Die Nomenklatur der Blaupunktgeräte ab 1934 war
4W95
4 = Zahl der Verstärkerröhren (wobei Gleichrichter und Hilfsröhren nicht gezählt werden)
W = Wechselstrom (G = Gleichstrom)
9  = Kreise (ohne den Hilfskreis zur Regelspannungserzeugung)
5 = Baujahr 1935, Die Geräte des Vorjahres 1934 hatten keine zusätzliche Zahl.
Das Gehäuse
Das Gehäuse hatte Feuchtigkeitsspuren vor allem an der Oberseite. Die Glasscheibe, die die Skala abdeckt war zerbrochen und die Trommelskala selbst hatte durch eine Glasscherbe an einer Stelle einen Riss. (Bild 1: 4W95-unrest)
Bild 1
Die Seiten und die Front sahen noch gut aus, daher beschloss ich, nur die Leisten und das Gehäuse oben neu zu lackieren. (Bild 2: 4W95-Seite)
Bild 2
Die Abdeckscheibe trägt einen Blaupunkt-Schriftzug, der glücklicherweise nicht zerbrochen war. Man kann solch einen Schriftzug auch mit dem Computer erzeugen, im RM.org finden sich dazu Anweisungen, aber ich wollte den originalen Schriftzug erhalten. Bei einem Kunstglaser in der Nähe in Bad Soden ließ ich den Schriftzug abschneiden und den Rest des Glases ergänzen. Da ich die originale Form der Scheibe nicht kenne, ließ ich die neue Scheibe L-förmig schneiden um Kollision mit dem Lautstärkeregler zu vermeiden. Der Glaser hatte damit Schwierigkeiten, da ein rechter Innenwinkel schwer zu schneiden ist. Möglicherweise war die Originalscheibe schräg geschnitten. Die Neue Scheibe und der Rest mit dem Schriftzug wurden mit einem U-Gummi umrahmt und im Gehäuse nach der Restauration befestigt
Bild 3
(Bild 3: 4W95-Skalenabdeckung-innen). Von außen ist nur ein unauffälliger Riss unter dem Schriftzug zu erkennen (Bild 4: 4W95-Skalenabdeckung).
Bild 4Zur Behebung der Schäden am Gehäuse (Bild 5:  4W95-Schaeden) mussten die Leisten und der Lautsprecherstoff entfernt werden. Der Stoff konnte vorsichtig mit „Rei“ gewaschen werden und wurde zwischen Papiertüchern gepresst und getrocknet. Die Leisten sind mit einer Vielzahl Schrauben von innen am Gehäuse befestigt. Trotz Rost ließen sie sich zum Glück alle gut herausschrauben. Die Leisten hatten vor allem vorne an der Biegung Feuchtigkeitsschäden. Hier waren sie ausgebleicht und der Lack war abgeblättert. Seitlich waren die Leisten mit einer dicken Lackschicht bedeckt, die teilweise abgeblättert war. Diese dicke Schicht ließ sich mit dem Messer leicht abkratzen. (Bild 6: 4W95-Leiste-seite; Bild 7: 4W95-Farbpulver).
Bild 5
Bild 6Bild 7
Es gibt nun zwei Möglichkeiten derart beschädigtes Holz zu bearbeiten. Erstens, komplettes Abschleifen des Lacks, neu beizen und lackieren. Zweitens, die ausgewaschenen und abgeblätterten Stellen selektiv nachbeizen und mit Schellack überpolieren. Ich wählte die zweite Variante. Hierzu muss etwas dunklere Beize verwendet werden als die Vorlage, da die Schadstellen die Beize nicht so gut annehmen. Anschließend wurden die Leisten mit Schellack überpoliert. Das Ergebnis ist absolut o.k., auch Kratzer verschwinden (Bild 8: 4W95-Leiste-vorne). Die Seiten wurden geschliffen und mit Seidenmattlack mehrmals schwarz gestrichen. (Bild 9: 4W95-Leisten-rest)
Bild 8
Bild 9
Das Gehäuse selbst machte mehr Schwierigkeiten. Ursprünglich wollte ich die abgeblätterten Stellen mit schwarzer Lackfarbe ergänzen, die Fläche fein schleifen und mit Schellack überpolieren. Es zeigte sich aber, dass das Gehäuse das „schwärzeste Schwarz meines Lebens“ aufwies. (Hinweis für die jüngeren Leser: Es gab mal eine Waschmittelwerbung, die das „weißeste Weiß meines Lebens“ anpries).
Alle untersuchten Lackfarben aus dem Baumarkt und sogar vorrätiger Nitrolack nach altem Rezept sahen auf dem Gerät grau aus! Der Unterschied war so stark, dass er problemlos zu fotografieren war. Bild 10 zeigt das Experimentierfeld. (Bild 10: 4W95-schwarztoene)
Bild 10
Zu guter letzt fand ich in meinem Fundus ein Fläschchen Asphaltlack, der an sich zum Metallätzen verwendet wird. Der Asphaltlack war schwarz genug (Bild 11: 4W95-ob-Asphaltla) Die verbleibenden grauen Stellen auf dem Bild liegen unter den Leisten. Asphaltlack ist alkohollöslich und kann dadurch nach dem Ätzen von Metallen problemlos wieder entfernt werden. Diese Eigenschaft macht ihn für ein Radiogehäuse und das Überpolieren mit Schellack, der in Alkohol gelöst ist, ungeeignet.

Bild 11
Nach mehreren Experimenten fand ich folgende Lösung:
1) Anschleifen der Oberfläche.
2) Ausbessern der Schäden mit Asphaltlack und feinem Pinsel
3) Nach Trocken aufsprayen einer Schicht „Kunststoffprimer“. Dieser Primer dient normalerweise dazu Kunststoffoberflächen lackierbar zu machen. Er schützt den Kunststoff vor dem Angriff des Lacklösemittels und erhöht die Haftung der Lackschicht. Hier diente er zur Trennung des Asphaltlacks von der Schellackschicht.
4) Mehrfaches Auftragen von Schellack mit dem Ballen. Nassschliff mit 900er bis 1200er Papier und anschließend polieren mit dem Ballen und Polieröl.
Das Ergebnis kann sich sehen lassen (Bild 12: 4W95-Gehaeuse-rest). Selbst unser tiefschwarzes Klavier wirkt neben dem 4W95 grau. Lediglich die Yamaha-Gitarre meines Sohnes erreichte den Schwarzton des 4W95.
Bild 12
Das Chassis
Das Chassis wies etliche Reparaturspuren auf. (Bild 13: 4W95-Chassis-u-unrest) Einige Kondensatoren waren ausgewechselt und auch die Netzelkos waren aufwändig ersetzt. (Bild 14: 4W95-Netzelko)
Bild 13















Eine Umlenkrolle war durch ein 2-Pfennig-Stück von 1960 mit eingedrehter Nut ersetzt wordenBild 14. Das Gerät muss also noch nach 1960 in Gebrauch gewesen sein. Auch der Abgleich stimmte erstaunlich gut, wie sich später herausstellte. Von oben zeigte das Chassis nur die übliche Verschmutzung und einige Flugroststellen (Bild 15: 4W95-Chassis-o-unrest). Der Pfeil zeigt auf die Stelle, an der mit einer Doppelschelle zwei Entstörkondensatoren montiert waren, die hier leider fehlen.
Bild 15


Auffällig ist die aufwändige Konstruktion des Chassis. Es ist von unten mit einer doppelten Pertinaxplatte bedeckt, die alle Lötstützpunkte trägt, die teilweise in der Zwischenschicht miteinander verbunden sind. Dadurch wird leider der Service erschwert, da Verbindungen nicht immer deutlich zu erkennen sind, und auch die Röhrenfassungen nicht klar hervortreten. In meinem Gerät wurden Kondensatoren von Bosch verwendet, die alle Leckströme aufwiesen. Da diese Kondensatoren gehäuselos direkt mit Teermasse umspritzt wurden, ist das Problem für den Restaurator die Unterbringung der Ersatzkondensatoren. Ein Beispiel kann man hier sehen. Zusätzlich wird die Teermasse spröde und durch Aufquellen der Kondensatoren reißt sie und bröselt ab. Da das Gehäuse nun schon so aufwändig restauriert war, wolle ich das Chassis nicht mit modernen Kondensatoren verschandeln.
Bild 16
Ich beschloss daher für die Kondensatoren Silikonformen anzufertigen und die Ersatzkondensatoren in schwarzes Epoxid einzugiessen. Die Originale wurden aus dem Gerät entfernt, gereinigt und Risse und Fehlstellen mit Wachs zumodelliert. Für die eine Halbform verwendete ich ein flaches Kunststoffgefäß, in dem Schrauben verkauft wurden (Bild 16: 4W95-Kond-Form2). Die Kondensatoren wurden mit ihren Drähten darauf platziert und mit Silikonharz bis zur Hälfte vergossen. Nach dem Aushärten wurde Trennmittel aufgetragen, der Rand des Gefäßes mit Klebeband erhöht und die zweite Hälfte der Form gegossen. Die Verwendung von Klebeband hat den Vorteil, dass man die Anschlussdrähte der Kondensatoren hindurchstechen kann. Die zweiteilige Form nach dem Öffnen und Entfernen der Originale zeigt Bild 17: 4W95-Kond-Form1. Nach einigen Tagen Lagerung der Silikonform kann sie verwendet werden. Die neuen Kondensatoren werden in der Form platziert und mit Epoxidharz umgossen (Bild 18: 4W95-Kond-nachguss4).
Bild 17
Bild 18
Bild 19Beide Formenhälften werden reichlich gefüllt und zusammBild 20engeklappt. Das überschüssige Epoxidharz tritt an der Nahtstelle der Form heraus. Die Abbildegenauigkeit ist sehr hoch. Beschriftung und auch Fehler des Originals werden mit abgebildet (Bild 19: 4W95-Kond-nachguss2, Pfeile). Bei einem zweiten Guss habe ich schwarzen Schmelzkleber als Umhüllungsmasse verwendet, der sich als noch besser geeignet erwies (Bild 20: 4W95-Kond-nachguss1). Ich hätte sogar originale Teermasse verwenden können, aber abgesehen vom Geruch wäre diese womöglich wieder spröde geworden und gerissen.
Sämtliche Kondensatoren wurden auf diese Weise im Gerät ersetzt (Bild 21: 4W95-Chassis-u-rest), es ist nun vom Original auf Anhieb nicht mehr unterscheidbar.
Bild 21













Der Blockkondensator war ebenfalls defekt. Da er kein Wachs, sondern ein Harz als Füllmasse enthielt, konnte er nicht ausgekocht werden, sondern wurde innen mit neuen Kondensatoren versehen. (Bild 22: 4W95-Block-offen1; Bild 23: 4W95-Block-offen2) Achtung der schwarze Draht ist nicht „0“, sondern der Blaue ! Die Belegung ist:
Bild 22Bild 23
2 µF gelb; 1µF schwarz; 1 µF rot; „0“ blau.
Weitere offensichtliche Defekte waren der Kathodenwiderstand der AL 1 und die beiden Kathodenelkos der Nf-Röhren. Details zeigt Bild 24: 4W95-Entbrummer.

Bild 24
1 = Kathodenwiderstand der AL 1. Variabel und leider war der Widerstandsdraht gebrochen. Warum hier ein variabler Widerstand eingesetzt wurde, ist schleierhaft. Blaupunkt tat dies bei der RES 964 und der bis auf den Sockel identischen AL 1 in jener Zeit häufiger. Es wurden aber auch Festwiderstände zwischen 350 und 500 Ohm verwendet. Ich überbrückte hier mit 470 Ohm, was an der Röhre später zu Sollwerten führte.
2 = Entbrummer für die Endröhre, funktionsfähig
3 = Einstellung für die minimale Bedeckung der Glimmröhre, die als Abstimmanzeiger verwendet wird.
Die daneben liegenden Elkos wurden mit neuen Elkos überbrückt. Sie sind heutzutage so winzig, dass sie sichBild 25 problemlos verstecken lassen.
Beim Netzelko musste ich leider improvisieren. Die vom Reparateur in den 60er Jahren kunstvoll montierten Netzelkos waren beide defekt. Leider hat auf meine Anfrage im RM.org nach den Maßen des originalen Netzelkos niemand geantwortet, so dass ich ihn auch nicht nachbilden konnte. Ich habe am Trafo mit einer Schelle einfach einen Becherelko montiert, er kann reversibel entfernt werden, wenn einmal ein originaler Elko zur Verfügung steht oder die Maße bekannt werden.
Die Zuleitungsdrähte sind noch original. (Bild 25: 4W95-Netzelko-neu) Ich habe auf Abbildungen anderer Blaupunktgeräte jener Zeit nach dem Elko gesucht, aber natürlich wurde bei jedem Gerät ein anderer Typ verwendet.
Beim ersten Einschalten des Gerätes, natürlich über einen Regel/Trenntrafo zeigten sich sofort an allen Röhren Sollspannungs- und Stromwerte. Aber noch war es nicht betriebsbereit, das wäre ja zu einfach, das Gerät hielt noch etliche Überraschungen bereit.
 Der Wellenschalter
Bild 26
Auf dem Bild des restaurierten Chassis liegt der Wellenschalter rechts im abgeschirmten Hf-Teil. Das Hf-Teil trägt übrigens den Stempel „4W9“. Auf Bild 26: 4W95-WS-Mechanik sieht man auf der linken Seite die Skalenmechanik, auf die ich später noch zurückkommen werde (weitere Überraschungen für den Restaurator) und die am unteren Ende der Achse des Wellenschalterknopfes einen Exzenterhebel mit Vierkant trägt. Der Vierkant sorgt für das korrekte Einrasten der Wellenschalter, die über ein Schaltgestänge mit Gleitbahn und zwei Schlitzscheiben betätigt werden. Ja, der Wellenschalter besteht aus zwei Teilen auf separaten Achsen. Der obere Teil, der nicht komplett abgeschirmt ist, hat Bakelitnocken zum Betätigen der Schalter und schaltet den Oszillatorteil. Die Nummern der Schalter entsprechen dem Schaltbild im RM.org von Walter Wiesmüller 1 bis 15 von vorne nach hinten im Chassis. Der zweite Teil im abgeschirmten Vorkreiskasten hat Keramiknocken.
Bild 27Nach ersten Schaltversuchen zerbröselte der Schalthebel mit dem Vierkant auf der Knebelachse. Das vorher gemachte Foto zeigt bereits Risse im Material. (Bild 27: 4W95-Antrieb1) Es handelt sich um Zinkspritzguß, der bei Blaupunkt reichlich verwendet wurde. Beiträge zum 4W9 und 4W95 zeigen die Problematik bei den Zahnrädern. Bei entsprechenden Verunreinigungen rekristallisiert das Zink im Laufe der Jahre und die Bauteile zerbröseln (Bild 28: 4W95-Schaltknebel1). Man erkennt auf dem Bild deutlich die Risse und die kristallinen Bruchkanten.
Bild 28








Es bleibt nichts anderes als den Schalthebel nachzufertigen. Das kann durch Fräsen aus Messing oder Aluminium geschehen, oder auch durch Nachgießen in Epoxidharz. Da ich bereits umfangreiche Erfahrung im Nachgiessen von Zinkspritzgussteilen habe und keinen guten Mechaniker an der Hand habe, habe ich mich für das Nachgiessen in Epoxidharz entschieden. Egal, welche Methode man verwendet, man benötigt erst einmal eine Vorlage. Dazu wurden die Bruchstücke des Schaltknebels wieder zusammengeklebt und Risse und Löcher mit Wachs oder Knetgummi verschlossen. Hiervon habe ich eine einteilige Silikonform hergestellt. Normalerweise mische ich bei Zinkgussnachbildungen Epoxidharz und Zinkpulver im Verhältnis 1:1. Da der Hebel aber stark belastet wird und Zinkpulver nicht zur Festigkeit von Epoxidharz beiträgt, habe ich hier eine Mischung aus Epoxid : Zinkpulver : Quarzmehl von 60 : 10 : 30 verwendet und zerschnittene Glasfasermatten mit eingebettet. Nachgüsse ohne Glasfasern zerbrachen.
Bild 29Bild 29: 4W95-Schaltknebel2 zeigt den Nachguss und das zusammengeklebte Original. Auf der Drehbank wurde das Achsloch gebohrt und anschließend die Löcher für den Schalthebel und die Gewinde für die Madenschrauben.
Das Gestänge funktionierte nun wieder, allerdings zeigten sich Schäden am Wellenschalter selbst. Der vordere Teil besteht wie gesagt aus Bakelitnocken, die auf einer Metallachse sitzen. Hier war die Nut für den Mitnehmer ausgebrochen.
Bild 30
Siehe Bild 30: 4W95-WS-Bakelit roter Pfeil. Der hintere Teil besteht offensichtlich massiv aus Keramik mit Endstücken aus Metall. Hier waren am Ende jeweils einige Keramikstücke ausgebrochen, die zum Glück noch im Gerät lagen. (Hinten Bild 31: 4W95-WS-Keramik1; Vorne Bild 32: 4W95-WS-Keramik2). Bild 31Der Schalter lässt sich nicht zerlegen und aus dem Chassis herausmontieren, sondern musste im Gerät geklebt werden. Der Bakelitteil erhielt nach richtiger Positionierung Bild 32einen Tropfen Zweikomponenten-Epoxidkleber und die Keramikscherben wurden Stück für Stück aufgeklebt. Ich hoffe, dass sich die Metallendstücke auf absehbarer Zeit nicht wesentlich verändern, aber ewig wird es nicht halten. Die Lager und die Gleitschiene wurden mit Petroleum gereinigt und neu geschmiert.


Die Skalenmechanik

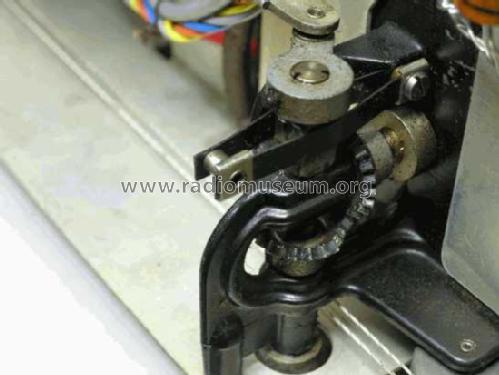

Der Skalenzylinder wird über zwei Kegelzahnräder angetrieben. Je nach Wellenbereich erscheint ein anderes Skalensegment im Sichtfenster. Ein Seilzug mit Magnet bewegt eine kleine blaue Kugel in einem Glasrohr an der Skala auf und ab. Oben sitzen in einem Schlitten zwei Lämpchen die die Skala und das Glasrohr beleuchten. Natürlich Spezialbirnen mit abgeflachtem Kolben! Grundsätzlich scheint bei diesem Gerät der Entwickler den Auftrag bekommen zu haben: „Mach alles anders als die Anderen“.
Bild 33
Bild 33: 4W95-Antrieb2 zeigt die Mechanik nochmals im Detail. Von den Zahnrädern war eines noch komplett, bei dem Anderen fehlten zwei Zähne. Zur Sicherheit wurde von dem intakten Zahnrad eine Silikonform gemacht. Epoxidzahnräder wurden zwar nicht getestet, sollten aber die geringe mechanische Belastung der Skalenumschaltung aushalten. Die fehlenden Zähne des zweiten Zahnrades wurden mit Hilfe der Silikonform und Zweikomponentenkleber nachgebildet und funktionierten später einwandfrei. Bild 33a: 4W95-Zahnraeder.
Bild 33a




Um die Zahlräder zu demontieren muss die gesamte Skala abgebaut werden. Die in Bild 33 sichtbaren Schrauben am Chassis halten den Skalenaufbau. Zusätzlich hält eine Schraube von vorne die Mechanik. Zuerst muss die Madenschraube des Zahnrades auf der Schalterwelle gelöst werden, dann kann die Achse nach vorne herausgezogen werden und nach Lösen des Seilzuges und der Zuleitungen für die Glimmröhre und die Beleuchtung kann die Skala nach oben abgehoben werden. Die Madenschrauben sind natürlich speziell 3,5 mm und haben keinen Schlitzkopf, sondern sind oben abgeplattet. (siehe Bild)
Bild 34
Der Skalenzylinder ist an zwei Teilachsen oben und unten montiert. Die obere Achse steht fest und ist mit zwei Schrauben befestigt. Bild 34: 4W95-Skala-oben1 zeigt die Details. Man blickt auf die Kontaktstifte für den Birnchenhalter. Leider ist der Schlitten so flach, dass man nur Spezialbirnchen einsetzen kann, ein paar mm höher und man könnte Standardbirnchen verwenden…. Rechts erkennt man das bereits erwähnte 2-Pfennig-Stück, das als Umlenkrolle verwendet wird. Im Vordergrund die beiden Halteschrauben der oberen Achse, die auch den Reflektor für die Beleuchtung der Skala trägt. Ein Segment des Skalenzylinders (TA-Anzeige) kann herausgenommen werden, oben am Zylinder kann man auf dem Bild die Befestigungsschraube erkennen. Nach Lösen der Madenschraube und der beiden Befestigungsschrauben kann man die obere Achse nach oben herausziehen. Bild 35Bild 35: 4W95-Skala-oben2 zeigt noch einmal Details. Bei der Montage aufpassen, die Madenschraube des Reflektors kann am beweglichen Lager des Zylinders schleifen. Durch leichtes Hochbiegen der oberen Zylinderhalterung um einen mm kann das vermieden werden.
Vorsicht, bei allen Arbeiten an der Skala ! Das Glasrohr mit der "magischen Kugel" ist oben mit einer Gummidichtung befestigt, im Bild hinten rechts erkennbar und unten nur auf einen Führungsstift gesteckt. Das Gummi ist spröde geworden und das Glasrohr gleitet leicht aus der Führung und die Kugel fällt heraus. Ich durfte dadurch auf Knien rutschend den Fußboden meiner Werkstatt genau kennenlernen.
Unten ist der Zylinder durch zwei Madenschrauben starr an der Achse befestigt, die auch das Zahnrad trägt. (Bild 36: 4W95-Skala-unten1) Diese Madenschrauben haben Schlitzkopf und können durch zwei Löcher im Zylinder mit einem dünnen Schraubendreher erreicht werden. Das erfordert einiges Fingerspitzengefühl. (Bild 37: 4W95-Skala-unten2) Eine Madenschraube brach nach einigen Montagen / Demontagen am Kopf aus und wurde durch eine normale Schraube (natürlich 3,5 mm) ersetzt. Das erleichterte letztlich die Montage wesentlich. Alle Schrauben der unteren Achse (Vierkant, Zahnrad und Zylinder) rasten mit ihren Spitzen in entsprechende Nuten der Achse ein. Dadurch ist die korrekte Stellung der Skala gesichert und eine Verschiebung verhindert. Unten kann der Reflektor um die Achse frei rotieren, oben ist er starr befestigt, er muss ja stets nach vorne zeigen.
Bild 36
Bild 37



Die Skala hatte wie erwähnt einige kleinere Beschädigungen durch die zerbrochene Abdeckscheibe (Bild 38: 4W95-Skala-Riss), außerdem war die Farbe innen teilweise punktförmig abgeblättert. Zum Glück nicht im Textbereich. Der Schaden konnte von innen mit einem Filzstift (Edding 3000) repariert werden (Bild 39: 4W95-Skala-rep).
Bild 38
Bild 39




Der Einbau erfolgt in umgekehrter Reihenfolge. Der Schaltknopf wird mit einer Madenschraube an der Achse befestigt. Sein Messingkern ist lose. Auf der Gegenseite hat er eine Schraube mit einer gerundeten Schlitzscheibe, mit der seine Stellung justiert werden kann. So steht er beim Einrasten der Skalenmechanik immer genau waagerecht oder lotrecht.

Der Abgleich der Zf
Nach Ersatz aller Kondensatoren und Reparatur der Mechanik des Wellenschalters und der Skala funktionierte das Gerät beim ersten Einschalten auf Anhieb. Die Spannungen und Ströme zeigten alle Sollwerte. Lediglich die AB 2 zeigte einen Wackelkontakt, beim Herausnehmen und Prüfen im Funke 4/3 riss mir ungeschickterweise der Sockel ab, so dass der Fehler nicht genau lokalisiert werden konnte. Womöglich war die Röhre der Grund für die letztliche Ausmusterung des Gerätes.
Der Abgleich nach den Unterlagen aus dem RM.org funktionierte auf Anhieb. Ich empfehle den Originalplan von Blaupunkt, der leider keine Angaben zu den Bauteilen trägt und den Plan von Walter Wiesmüller. Der Plan aus Lange Nowisch hat mehrere Fehler. Das Gerät war seit der letzten Reparatur in den 60er Jahren noch erstaunlich gut abgeglichen. Entgegen dem Beitrag hier haben beide Zf-Stufen 3 Kreise. Dennoch kann man den 4W95 nicht als 10-Kreiser bezeichnen, da der letzte Kreis hinter der AF 7 nur zur Regelspannungserzeugung dient, daher auch die Bezeichnung 4W95.
Bild 40Die Zf-Kreise werden mit Quetschkondensatoren abgestimmt, indem ein Messingplättchen gegen eine auf Keramik aufgetragene Gegenelektrode gepresst wird. Zur Isolation dient eine Glimmerscheibe. Offensichtlich gab es früher mal Kontaktschwierigkeiten. Einige Nieten waren nachgelötet worden. Bild 40: 4W95-1Zf zeigt die erste Zf-Stufe hinter der Mischer-AH 1. Die Hauben können nach Lösen der Mutter oben (Pfeil) leicht abgezogen werden. Der Anodenanschluß der zweiten AH 1 ist mit einer Klammer am Abschirmbecher des ersten Zf-Kreises befestigt. Sie lässt sich leicht seitlich abziehen. Der Kreis enthält unten noch den Bandbreitenschalter und, wichtig, einen Kondensator (Pfeil), der die Anodenspannung der AH 1 gegen Masse abblockt. Da er wie die anderen Kondensatoren hohen Leckstrom aufwies, hätte er die Funktion des Mischers beeinträchtigt. Bild 41: 4W95-1Zf-2 zeigt die Quetschkondensatoren der ersten Zf.
Die zweite Zf-Stufe weist ebenfalls drei Kreise auf. (Bild 42: 4W95-2Zf-1; Bild 42a: 4W95-2Zf-2). Laut Abgleichanweisung werden sie einfach auf Maximum bei der Zf 491 kHz (natürlich auch wieder speziell) abgeglichen.


Bild 41
Bild 42
Bild 42a











Oszillatorabgleich
Der Abgleich findet nur über Kondensatoren statt. Das Vorgehen ist in den Unterlagen des RM.org beschrieben.
 Vorkreisabgleich
Der Vorkreisabgleich ist ebenfalls nur über Kondensatoren möglich. Die Spulen enthalten zwar Schraubkerne, diese sind aber mit Lack festgelegt und das Chassis hat keine Löcher, um die Kerne zu erreichen. Der Hf-Teil des 4W9 (siehe Oben) hat noch Löcher, das Chassis des 4W95 darum herum aber nicht. Siehe Bild 26 die Spulen unten rechts.
Fadingregelung
Bild 43Hier wieder auch etwas Spezielles bei Blaupunkt. Für die Fadingregelung wird eine extra Verstärkerstufe eingesetzt. Die Zf wird zusätzlich in der Nf-Röhre AF 7 verstärkt und dann über einen Zf-Kreis der zweiten Diodenstrecke der AB 2 zugeführt. Dieser Zf-Kreis sitzt unter einer Abschirmhaube unter dem Chassis hinten. (Bild 43: 4W95-Fadingkreis1) Befestigungsschrauben sucht man vergeblich! Um den Abschirmbecher zu entfernen, muss er seitlich zusammengedrückt werden. Die untere von außen erkennbare Nut rastet in den Pertinaxhalter der Spule ein. Durch das seitliche Zusammendrücken erweitert sich der Topf nach oben und unten und gleitet aus der Rastung.
Bild 44Sichtbar werden die Spulen, der Parallelkondensator von 100 cm und einige Widerstände und Ladekondensatoren für die Regelspannung, außerdem ist erst jetzt die Fassung der AB 2 zugänglich. (Bild 44: 4W95-Fadingkreis2) Die beiden Kondensatoren 500 pF und 100 pF mußten ersetzt werden. Der Abgleichkern hat ein Gewinde, das nur wenige Umdrehungen umfasst. Das Gewinde fasst in einem U-förmigen Draht (Bild 45: 4W95-Fadingkreis3), der in eine Nut im Kern hineinrutscht, wenn man den Kern zu tief hineindreht. In diesem Fall musste ich mit einem spitzen Zahnarztwerkzeug den U-Draht nach vorne über den Kern stülpen und aus dem Schlitz im Spulenkörper herausziehen. Erst dann kann man den Kern aus dem Spulenkörper herausholen. Umgekehrt, wenn man den Kern zu weit herausdreht, fasst das Gewinde nicht wieder spontan beim Hineindrehen und man muss mit einer Zange den Draht von außen in die richtige Position bringen.
Bild 45Da sich bei meinem Gerät der Kreis nicht abstimmen ließ, durfte ich diese Vorgänge gleich mehrfach „üben“. Zuerst hatte ich die Vermutung, dass der 100 cm Parallelkondensator seine Kapazität geändert hätte, was aber nicht der Fall war. Offensichtlich hat die Spule ihre Induktivität geändert, obwohl keine äußerlichen Anzeichen zu sehen sind. Die Spule sitzt fest auf dem Spulenkörper, irgendwelche früheren Manipulationen sich nicht erkennbar. Die Resonanzfrequenz des Kreises lag maximal bei 390 kHz statt bei 491 kHz (auch mit einem neuen 100 pF Kondensator). Die Ursache konnte nicht gefunden werden (Ideen der Leser herzlich willkommen), ich habe mich daher mit einem Paralleltrimmkondensator beholfen und den Kern so weit wie möglich eingedreht. Eine Idee war, dass der Kern nicht mehr lang genug sei und abgebrochen ist, aber es ist keine Bruchkante zu erkennen.
Der Abgleich wird in den Blaupunktunterlagen mit Hilfe eines Mikroamperemeters in der Anodenzuleitung der AB 2 beschrieben, jedoch ist das nur bei abgenommenem Abschirmtopf möglich und die Zuleitungen verstimmen den Kreis erheblich. Ich habe daher eine andere Methode gewählt.
An der Anode der ersten AH 1 habe ich 491 kHz über 10 pF eingespeist. Zuvor war der Regler für die Glimmlampe so eingestellt, dass die Säule ca. 5 mm über dem unteren Rand des Sichtfensters stand. Dann wurde mit dem neuen Paralleltrimmkondensator die Glimmsäule auf Maximum eingeregelt. Damit war der Kreis auf 491 KHz eingestellt und die maximale Regelspannung entsteht. Man benötigt ein kräftiges Signal, da die Diodenstrecke über den Kathodenwiderstand der AF 7 mit 2,4 V vorgespannt ist.
Fertig
Bild 46
Das Gerät zeigt eine gute Empfindlichkeit auf Mittelwelle und Kurzwelle, jedoch im Langwellenbereich weniger. Ein Vorkreisabgleich ist für LW nicht vorgesehen. Hier könnten die fest eingestellten Spulen (s.o.) ihre Induktivität verändert haben. Da aber der Deutschlandsender und der französische Sender wie üblich zu empfangen waren, habe ich es aber erst einmal so belassen.
Das Gerät ist ein Schmuckstück in der Sammlung, ich habe aber selten einen so hohen Restaurationsaufwand treiben müssen (Bild 46: 4W95-rest).
Rüdiger Walz



Dietmar Rudolph
24.Jun.10
  2

Gratulation zu der erfolgreichen Restauration!

Da haben Sie ja eine Unmenge Zeit und Mühe hineingesteckt. Dafür ist es ein beneidenswert schönes Gerät geworden.

Die Überraschung war jedoch, daß hier beide Bandfilter mit 3 Kreisen ausgeführt sind. Damit handelt es sich nach üblicher Zählweise ja um einen 10-Kreiser, denn der Kreis zur Gewinnung der Regelspannung ist Teil des HF-Zweiges. Vermutlich handelt es sich hierbei um ein "frühes" Exemplar des 4W95.

Leider ist bei meinem Gerät, welches beim 2. Bandfilter "nur" noch 2 Kreise hat, das Typenschild nicht mehr lesbar, da es aus Papier war. Zur Frage "früher oder später" kann somit nichts beigetragen werden. Rechnet man allerdings zur Kreiszahl nur diejenigen, die unmittelbar für die Verarbeitung des modulierten HF-Signals verwendet werden, dann wäre mein Gerät nach der damaligen Zählweise nur noch ein 8-Kreiser (und müßte dann konsequenterweise 4W85 heißen).

Da die originalen Blaupunkt Schaltbilder für den 4W95 beide Bandfilter mit 3 Kreisen ausweisen, spricht einiges dafür, daß noch Restbestände von der Vorjahresproduktion des 4W9 verfügbar waren, denn das Aussehen der Filtertöpfe ist gleichartig, Bild vom 4W9.

Allerdings unterscheidet sich der Demodulator: AB2 bei 4W95 gegenüber AB1 bei 4W9.
Da die AB1 einen Anschluß für die 1. Diode oben am Kolben hat, gelangt man da einfach vom oben liegenden 3. Kreis des 2.Bandfilters mit einer geschirmten Leitung hin, wie das obige Bild zeigt.
Die AB2 hat nur Anschlüsse im (5-poligen) Topfsockel. Folglich müssen die Anschlüsse für den oben liegenden (dritten) Kreis innerhalb des Bandfilters nach unten geführt werden, wie an Ihrem Bild deutlich zu sehen ist. (Bild Dr. Walz)

Gegenüber der Konstruktion des 2. Bandfilters beim 4W9 ist dadurch die Kopplung der 3 Kreise geändert.

Welche Gründe haben Blaupunkt bewogen, den 3. Kreis des 2. Bandfilters schließlich einzusparen?

Hier das Bild des 2. Bandfilters von meinem 4W95.

Ein 3-Kreis Bandfilter ist aufwändiger und schwieriger abzugleichen als ein 2-Kreis Bandfilter. Die Selektion des Gerätes ist auch mit dem 2-Kreis Bandfilter so gut, daß die Einsparung des 3. Kreise augenscheinlich bis heute noch niemand aufgefallen zu sein scheint.

MfG DR

P.S.: Die im Editor eingebundenen Bilder erscheinen nicht im Post (warum nicht??), daher die Links.

Rüdiger Walz
24.Jun.10
  3

Offensichtlich werden bei Blaupunkt bei der Zählung der Kreise nur diejenigen im Signalweg berücksichtigt. Hilfskreise wie der zur Regelspannungsverstärkung wohl nicht. Hilfskreise, wie der Oszillatorkreis aber sehr wohl ! Auf den Schaltbildern und der Gerätebeschreibung findet man stets die Angabe "9 Kreise". Als dann der 3. Kreis in der 2. Zf weggelassen wurde, konnte man natürlich die Bezeichnung des Gerätes nicht einfach ändern.

Wenn ich mich am 4W9 orientiere, wäre die Zählung bei Blaupunkt also:

2 Vorkreise
1 Oszillatorkreis (widersinnig, diesen Kreis zu zählen)
3 Kreise Zf Bandfilter
3 Kreise Zf Bandfilter

9 zusammen

Jetzt 4W95

2 Vorkreise
1 Oszillatorkreis
3 Kreise Zf-Filter
3 Kreise Zf Filter
1 Kreis Regelspannungserzeugung, der offensichtlich nicht gezählt wird

9 zusammen

Bei Blaupunkt wurden also offensichtlich nur Vorkreise, Zf-Kreise und Oszillatorkreise gezählt.

Abstimmungsverhalten

Die Zf-Abstimmung war problemlos. Lediglich beim ersten ZF-Kreis mußte man zwischen den Bandbreiten mehrfach hin und herschalten um bei "breit" und "schmal" ähnliche Empfindlichkeiten zu erhalten. Die Bandbreitenschaltung ist recht seltsam. Im Anodenkreis ist der Trimmer nicht parallel zur Spule sondern gegen Masse geschaltet mit einer Spule, die auch noch mit einem Schalter überbrückt wird. Zusätzlich werden die beiden anderen Kreise durch 5 pF verstimmt. Dieser 5 pF Kondensator besteht in meinem Gerät aus einem verdrillten Drähtepaar unter dem Kreis.

Beim zweiten Zf-Kreis gab es an allen Reglern ein sauberes Maximum.

Typenschild

Leider fehlt beim 4W95 das Typenschild und eine Nummerierung, so dass wir nicht den Zeitpunkt der Erstellung vergleichen können. Selbst die Angabe der verwendeten Spannung ist ziemlich undeutlich auf einem im Chassis hinten eingesetzten, leicht rostenden Blech eingestanzt. Auch wieder anders als bei den Anderen. Erst die Bearbeitung mit einem Glasfaserstift offenbarte, dass es sich um die Betriebsspannungsbezeichnung handelte...

Blaupunkt legte offensichtlich keinen Wert darauf, das Produktionsdatum seiner Geräte zurückzuverfolgen. Möglicherweise gab es aber Papierlabel, die heute verloren gegangen sind.















P.S.: Bilder Einfügen funktioniert problemlos

Dietmar Rudolph
26.Jun.10
  4

Die Zählung der Anzahl der Röhren ist beim 4W95 ebenfalls ungewöhnlich (für heutiges Verständnis). In der Service-Anleitung wird der Apparat als "4 Röhren - 9 Kreis - Superhet" bezeichnet. Tatsächlich hat er aber 7 Röhren!

  • AH1 Mischer
  • AC2 Oszillator (nicht gezählt)
  • AH1 ZF-Verstärker
  • AB2 Demodulator und Gleichrichter für die Regelspannung (nicht gezählt)
  • AF7 NF-Vorstufe und ZF-Verstärker für die Regelspannung
  • AL1 NF-Endstufe
  • AZ1 Vollweggleichrichter (nicht gezählt)

Dioden wurden damals üblicherweise nicht gezählt, alle verstärkenden Röhren aber schon.
(Später wurde sogar der Selengleichrichter bei den Röhren mitgezählt. Auch hat man z.T. "Röhrenfunktionen" aufgezählt, weil das größere Zahlen brachte.)

Die AC2 nicht mit zu zählen ist eigentlich inkonsequent, wenn man berücksichtigt, daß der Oszillatorkreis bei den Kreisen ja berücksichtigt ist.
(Da der 4W95 offensichtlich aus dem 4W9 hervorging, war eventuell zunächst noch die ACH1 vorgesehen, als der Typen-Name festgelegt wurde? Dann wäre "4 Röhren Super" nach damaliger Zählweise korrekt.)

MfG DR


Hits: 2006     Replies: 0
blaupunkt: Restoration of the Blaupunkt 4W95
Joe Sousa
03.Jul.10
  1

Fellow English speaking Radiophiles,

Rudiger Walz has posted a very good article about his Restoration of the Blaupunkt 4W95 under the German language flag of the Forum.

His writing is very clear, and it was easy to read in English with Google-Translate.

You can read this Google-translation to English of the article, or you can go to the Google page and find the Translation page, and paste the URL for the original German language article.

My reason for this note is to expose the English-speaking side of the forum to this exemplary restoration article.

Congratulations, Rudiger!

-Joe




Hits: 1978     Replies: 0
blaupunkt: 4W95 (4 W 95);
Karlheinz Gützlaff
18.Nov.08
  1

Hallo Freunde französischer Radios bzw. Kenner der Firma Blaupunkt,

ich besitze einen nach einem 4W95 aussehenden Empfänger ohne Rückwand. Er trägt auf der Vorderseite ein Logo mit der Bezeichnung Radio-Moderne, Dijon. Am oberen Rand der walzenförmigen Skala lese ich SQ57/1. Die Stationen tragen die französischen Namen. Zumindest ein Bauteil ist mit Point Bleu gekennzeichnet. Die Röhren sind deutsche Fabrikate.

Könnte Radio-Moderne, Dijon ein bislang unbekannter Hersteller sein? Radio-Moderne, Paris existiert. SQ57/1 erinnert an einen Modellnamen.









Attachments


Hits: 3051     Replies: 4
blaupunkt: 4W95 (4 W 95);
Wilfried Haack
26.Oct.07
  1 Kann mir jemand ein Foto des Rast-Mechanismus für die Scalentrommel des 4W95 mailen? Speziell von der Blattfeder und dem 4-Kant? der Welle.
Besten Dank im voraus und freundliche Grüße Wilfried Haack


GR: Rahmen eliminiert. Text einkopieren siehe Anleitung
Dietmar Rudolph
27.Oct.07
  2 Wenn Sie noch etwas Geduld haben, könnte ich Ihnen demnächst diese Bilder zur Verfügung stellen, bzw. zum Modell laden.

MfG DR
Wilfried Haack
27.Oct.07
  3 Hallo Herr Rudolph, prima! Ich warte gern. Mit freundlichen Grüßen Wilfried Haack
Dietmar Rudolph
29.Oct.07
  4 Hier wird nur ein Bild des Antriebs der Skalentrommel des 4W95 gepostet. Die restlichen finden sich beim Modell.
4W95 Antrieb Skalentrommel

Leider mußte ich bei dieser Gelegenheit feststellen, daß eines der Zink-Druckguß Kegelzahnräder 3 Zähnchen verloren hat. Da ist wohl (schon wieder) eine neue Reparatur erforderlich. Im jetztigen Zustand kann daher kein anderer Wellenbereich gewählt werden.

Kennt jemand eine Quelle, wo man Kegelzahnräder erwerben kann? Vielen Dank für jeden Hinweis.

MfG DR
Dietmar Rudolph
19.Nov.07
  5 Die genaue Form wie sie die defekten Kegelräder hatten, gibt es nicht mehr. (im Hintergrund ein Datenblatt der Fa. Mädler, wo die Ersatzräder beschafft wurden. Vielen Dank für die zahlreichen Hinweise!)


Wie man erkennt, sind bei beiden Kegelrädern mehrere Zähnchen ausgebrochen. Erstaunlich war, daß sich die Skala in Form einer Litfaß-Säule trotzden noch richtig gedreht hat, weil die Fehlstellen der beiden Kegelräder nicht zusammentrafen.
Die Achsbohrung der Räder beträgt 7 mm und die Löcher für beiden Madenschrauben mit 3,5 mm Gewinde sind unter 135 Grad.

Um die Kegelräder ausbauen zu können, mußte der gesamte Aufbau mit der Skala ausgebaut werden. Dieser ist mit 4 Schrauben am Chassis befestigt und besteht zum großen Teil aus Zinkdruckguß.
Die Achsen weisen folgende Besonderheiten auf: Die Antriebsachse ist nach vorne, wo auch der Bedienknopf angeschraubt ist,  6 mm dick und im Bereich des Kegelrades und des Knebels, der die Schubstange bewegt, 7 mm. Die Achse für die Skala ist in dem Teil, der in der gebogenen (schwarzen) Halterung steckt 6 mm dick, im Bereich des Kegelrades 7 mm und in der Skalendrommel dann 8 mm. Sie reicht nur ca. 2 cm in die Trommel hinein. Diese ist an ihr mit 2 Madenschrauben befestigt, wodurch die Trommel gedreht werden kann.
Am oberen Ende der Trommel gibt es wieder ein kurzes Achsstück, das in diese hineinragt, aber fest steht. An dem oberen Achsstück ist ein Blechstreifen befestigt, der weiß gestrichen sich innerhalb der Trommel befindet und das Licht der Skalenlampe auf die fordere Seite der Trommel reflektiert.

Die beschafften Kegelräder [Mädler Typ 360 510 00] fielen etwas kleiner aus als die originalen Zinkdruckgußräder. (Eventuell wären auch die Typen 360 513 00 oder 350 511 00 [Messing] zu verwenden gewesen.) Es waren deshalb mechanische Arbeiten auf der Drehbank erforderlich. (Achsen aufbohren und reiben; bei dem Rad für die Trommel freidrehen, weil es dichter heran mußte; Löcher und Gewinde für die Madenschrauben zur Befestigung der Räder auf der Achse.)


Das Kegelrad auf der Antriebsachse erhielt nicht die originalen Winkel (135 Grad) und Gewinde (M3,5) sondern Gewinde M3 unter 90 Grad mit neuen Imbus Madenschrauben. (im Bild erkennbar) Das hat sich als günstig erwiesen. Dadurch war es möglich, die genaue Position der Skala zu justieren. (Im Originalzustand gab es eine Madenschraube M3,5 mit Dorn, der in ein Loch in der Antriebsachse reichte. Weil aber die neuen Räder kleiner sind, war das Loch nicht wiederverwendbar.)
Insgesamt wurde es eine präzise und solide Konstruktion dank der Hilfe von Freunden.

MfG DR

P.S.: Nun warten wir noch auf den Bericht von Herrn Haack. Vielleicht hat er auch Spannendes zu berichten.

Hits: 2086     Replies: 0
blaupunkt: 4W95 (4 W 95); ein 10-Kreiser?
Dietmar Rudolph
08.Jan.07
  1 Gemäß den verfügbaren Schaltbildern handelt es sich beim 4W95 eigentlich um einen 10-Kreiser. Auch das Originalschaltbild von Blaupunkt zeigt das so.

Man erkennt in der ZF 2 Bandfilter mit je 3 Kreisen, 1 weiteren ZF Kreis nach der AF7 (Regelspannugsgewinnung), einen Bandfiltereingang (LW, MW) und einen Kreis im Oszillator.
Das sind nach Schaltbild 10 Kreise. Stimmt das aber?

Der 4W95, den ich seit kurzem besitze, war ein Sperrmüllfund (vor ca. 12 Jahren). Entsprechend war sein Zustand. Er mußte einer aufwendigen Restaurierung unterzogen werden ehe er wieder spielbereit war.
Gehäuse überholt, verschiedene Zinkdruckgußteile ersetzt, geplatzte Wickelkondensatoren erneuert, Mechanik in Gang gesetzt, Neuabgleich - um nur das Wichtigste zu nennen.
In diesem Rahmen wurden auch die Filtertöpfe der Bandfilter abgenommen. Und siehe da: Das 2. Bandfilter (BF2) hat keine 3 Kreise, sondern nur 2.



Bei dem geöffneten Bandfilter BF2 sieht man, daß die "oberste Etage" leer ist: keine Spule, kein Trimmer. Also, nur ein 2-Kreis Bandfilter und keine 3 Kreise!

Hingegen hat das Bandfilter BF1 drei Kreise übereinander, ist also ein echtes 3-Kreis Bandfilter (mit Bandbreitenumschaltung).

Der 4W95 ist die Weiterentwicklung des 4W9 (auch mit 9 Kreisen).
Im Blaupunkt Sonderdruck "Einstellung der Fading-Regulierung und der Zwischenfrequenz" (beim Modell hochgeladen) wird ausgeführt:
"Eine Fadingregulierung wirkt umso besser, je größer - absolut genommen - die Gleichspannungsänderungen sind, die bei Änderung der Eingangsamplitude an der Diodenstrecke auftreten. Um große Gleichspannungsänderungen zu erreichen, haben wir die Fadingregulierung verstärkt. ..... Um an der zweiten Diodenstrecke eine große Spannung zu bekommen, wird die an der ersten Diodenstrecke stehende Zwischenfrequenz in dem NF-Rohr AF7 und den angekoppelten Kreisen, Pos. 87-89, nochmals verstärkt.  (usw.)"

An dieser Stelle war also beim 4W95 ein ZF Kreis erforderlich - und den hat man im BF2 eingespart.
Es wäre nun zu prüfen, ob es zutrifft, daß das Originalschaltbild des 4W95 aus dem des 5W9 entwickelt wurde und dabei übersehen wurde, daß BF2 zum 2 Kreis Bandfilter geändert wurde.
Besitzt jemand das originale Schaltbild 4W9 und kann hierzu eine Aussage machen?

Das geändert Blaupunkt-Schaltbild 4W95 hat als BF2 nur noch 2 Kreise.


Dieses korrigierte Schaltbild wird beim Modell hochgeladen.

Die Empfangseigenschaften des 4W95 (in restauriertem Zustand) sind beachtlich. Die Selektivität reicht völlig aus, die Klangeigenschaften sind auch unter heutigen Gesichtspunkten mit recht gut zu bezeichnen.

MfG DR




Hits: 1852     Replies: 2
blaupunkt: Replika der Skala
Ulf Schneider
05.Aug.02
  1 Eine gut gelungene Skalen Replika (selbstklebende Folie, auf entfärbte Trommel zu kleben) gibt es bei mir.
Frank Blöhbaum
15.Aug.03
  2

Hallo Hr. Schneider,

leider ist bei meinem Blaupunkt 7W86 das Skalenglas gerissen (die "Litfaßsäule" ist o.k.). Können Sie eine Skala für den 7W86 in guter Qualität anbieten? Alternativ habe ich eine Kopie der Skala im PC. Auf der Kopie sind die Glasrisse schon retuschiert worden, jetzt fehlt mir nur noch jemand, der daraus eine gute Skala fertigen kann...

Mit freundlichen Grüssen F.B.

Manfred Kröll † 2.9.2013
16.Aug.03
  3

skalen kann ich  - auch wenn verwischt von einer vorlage (300dpi scan) rekonstruieren. mit laser spiegelverkehrt auf transparentfolie gedruckt - und von hinten auf das glas kaschiert - sieht gut aus. verwischte teile und beschädigungen (skalenbruch)  kann ich retuschieren. (bin grafiker mit schwerpunkt fotomanipulation) das funktioniert auch in allen farben - ausgenommen weiß!!

viele grüsse,

fred


Hits: 1996     Replies: 1
blaupunkt: 4W95 baugleich IDEAL S59
Ulf Schneider
07.Jun.02
  1 Kurios: Ich besitze ein dem Blaupunkt 4W95 baugleiches Gerät, das Typenschild lautet: IDEAL- Werke Typ S59 Möglicherweise Exportversion ? Zum Produktionszeitraum des 4W95 firmierte IDEAL schon lange unter Blaupunkt !
Frank Blöhbaum
22.Dec.03
  2

Hallo Hr. Schneider,

in der Tschechoslovakischen Republik gab es die Blaupunkt-Modelle unter dem alten Namen "Ideal Radio" mindestens bis 1940/41. Die Modellbezeichnung war "Ideal Radio Sxxxx" (xxxx =>  ein- bis vierstellige Nummer) für Super und "Ideal Radio IRxxx" (xxx => ein- bis dreistellige Nummer) für Geradeausempfänger. Ihr Gerät stammt also mit sehr hoher Wahrscheinlichkeit aus der ehemaligen CSR. Dort wurde auch in einem eigenen Ideal-Werk in Modry Bod (bei Prag) gefertigt. Schauen Sie sich einmal die Bauelemente näher an. Ueblicherweise stammten die Kondensatoren, insbesondere die Blockkondensatoren, aus tschechischer Produktion und weisen eine entsprechende Beschriftung auf. Im RM.org finden Sie diese Geräte unter dem Firmenkürzel "modry".

Viele Grüsse, Frank Blöhbaum


Blaupunkt Ideal,: 4W95
End of forum contributions about this model


rmXorg
